การผลิตไฟฟ้าจากมอเตอร์เครื่องซักผ้า

                                                                                                                                                                                                                                                     Kitj Yang

วันนี้ ผมเริ่มโพสต์ 1 ใน การพึ่งตนเอง คือ การทำไฟฟ้าใว้ใช้เองครับ ในการเขียน และการทำงาน ของผม ผมจะเริ่มต้นสำหรับคนไม่รู้เรื่องไฟฟ้าเลยครับ แต่ ผมจะผ่านขั้นตอนการสอน การฝึก การเชื่อม การบัดกรี ซึ่งการสอน การฝึก การเชื่อม การบัดกรี จะต้องไปเรียน ไปฝึก ที่ ศูนย์เรียนรู้ ช่วยตนเองของผมที่ หันคา ชัยนาท ทุกอย่าง ฟรีหมด ครับที่ศูนย์นี้ ผมจะเริ่มต้นเลยครับ ว่า ไฟฟ้าเกิดขึ้นได้อย่างไร ผมพร้อมแสดงให้ดูภาพสดๆ เลยครับ จาก oscilloscope ให้เห็นกับตาเลยครับว่า ไฟฟ้ามีรูปร่างหน้าตาเป็นอย่างไร ทุกวันนี้ เราแค่เคยได้ยินได้ฟัง เท่านั้น แต่ บางคนก็ ไม่รู้ว่า ไฟฟ้าหน้าตาเป็นอย่างไร ไฟฟ้า เอ ซี. หรือ ดีซี หรือ ฟันเลื่อย หรือ อีกหลายๆ อย่าง มีรูปร่าง หน้าที่ที่ มองเห็นได้ว่า เป็นอย่างไร แต่การทำแบบนี้.ก็เหมือน กับ ที่กล่าวมา ว่า วิธี การใช้ oscilloscope ผมขอผ่านไม่สอน ถ้าจะเรียน ก็ต้องไปที่ศูนย์เรียนรู้ครับ ..ผมขอผ่านมาเข้าเรื่องเลยครับว่า ไฟฟ้าเกิดขึ้นได้อย่างไร ??? ..คำตอบคือ ไฟฟ้าเกิดขึ้นได้ จากเส้นแรงแม่เหล็กตัดกับ ขดลวด คำถามคือ ตัดอย่างไร คำตอบคือ ถ้าขดลวดตัดตั้งฉาก กับเส้นแรงแม่เหล็กจะได้ไฟฟ้ามากที่สุด แต่ถ้าตัดแบบขนานกับเส้นแรงแม่เหล็ก จะไม่มีไฟฟ้าเกิดขึ้น มีแค่นี้ครับ มันเป็น ธรรมชาติ.. ที่ว่า เมื่อมีสิ่งนี้ๆๆ เป็นปัจจัย สิ่งนี้ สิ่งนี้ จึงเกิดขึ้น ( อิทัปปัจจยตา ) มันไม่มีทางเป็นไปโดยประการอื่น ( อนัญญถตา ) มันเป็นเรื่องของความตั้งอยู่แห่งธรรมดา ( ธัมมัฏฐิตะตา ) มันเป็นกฎตายตัวแห่งธรรมดา ( ธัมมะนิยามะตา ) มันเป็น ความรู้ ชั้นมัธยม ที่สอนกันเรืีอยมาตั้งแต่อดีต ถึง ปัจจุบันครับ

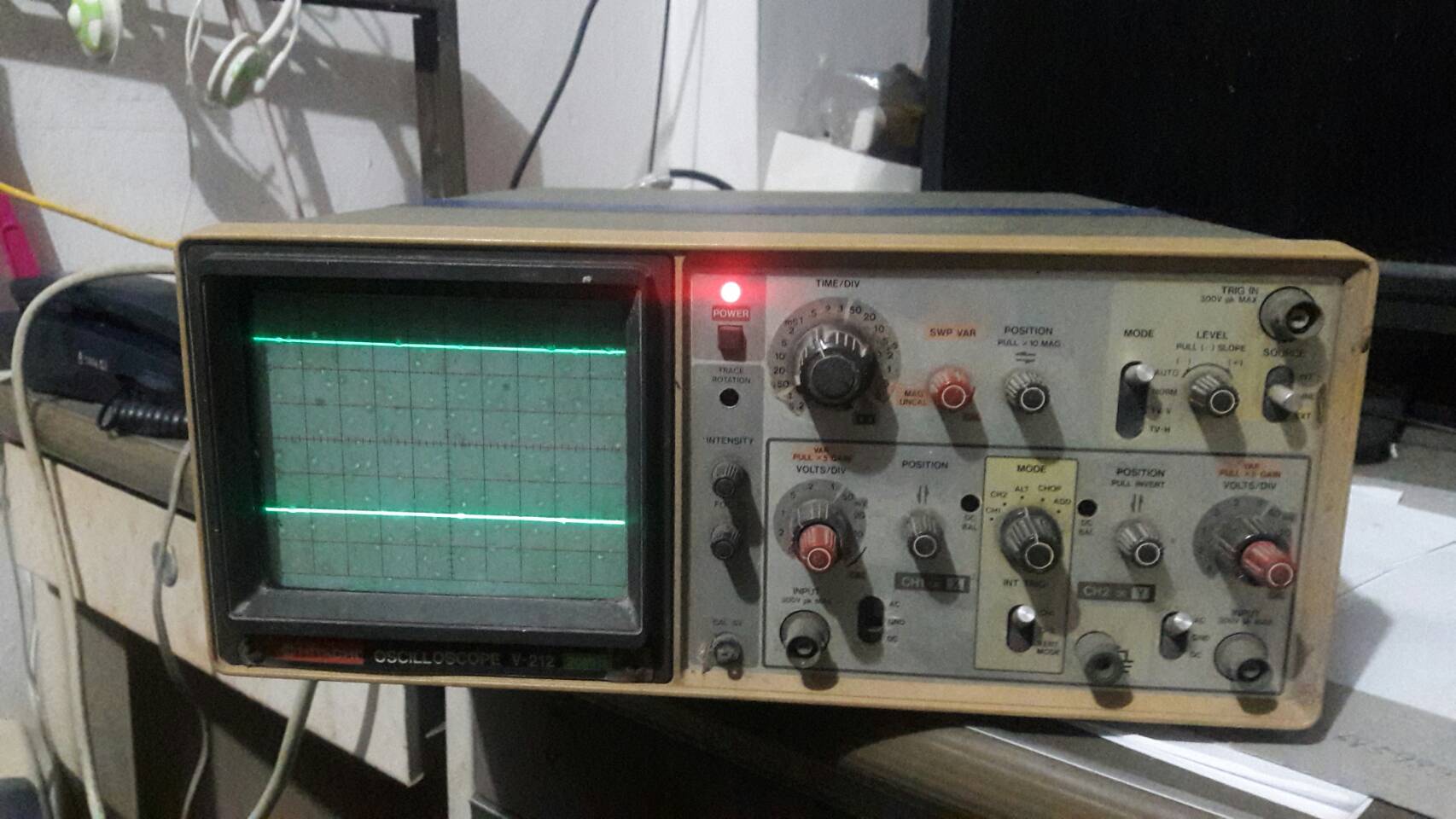

ผมจะแสดง ด้วยการนำขดลวด ขดลวด วิธีการพัน ผมขอผ่าน ก่อน ส่วนที่ผมจะแสดงให้ดู คือ หลับตา พัน ลวดทองแดง ให้เป็นก้อน ผม ต่อไปก็จะเรียกว่า ขดลวด มาเคลืี่อนที่ ผ่าน ผ่าน เส้นแรงแม่เหล็ก ทั้ง ตั้งฉาก และขนาน กับเส้นแรงแม่เหล็ก ให้ดูกันสดๆ ผ่านจอ osc ว่า จริงตามที่รับรู้หรือไม่ ที่ศุูนย์เรียนรู้ครับ.. ในข้อเขียนนี้ท่านอ่านแล้วอย่ารีบเชื่อ จะให้ดีต้องทำตามด้วยครับ ที่ศูนย์เรียนรู้ผมพร้อมต้อนรับ ขอย้ำซ้ำๆๆ ว่า ทุกอย่างฟรี ตั้งแต่อาหารการกิน รวมถึง ความรู้ครับ... การเคลื่อนที่ก็มีหลายแบบ รายละเอียดต้องมาเรียนครับ ...ความรู้นี้มีมาแต่โบราณแล้วครับ ผมคิดว่า ทุกท่าน คงจะจำได้ สมัยโบราณ รถจักรยาน วิ่งในเวลากลางคืน จะปั่นไฟฟ้าใช้ใด้ด้วยตนเอง ซี่งต่างกับสมัยนี้ที่ต้องซื้อแบตเตอรี่ ผมจึงบอกตลอดเวลาว่า ทุกอย่าง ไม่ว่าจะทำเกษตร หรือ ทำไฟฟ้า ผมใช้ แบบโบราณ ครับ หลักการผลิตไฟฟ้าผมมีแค่นี้ครับ บังเอิญผมมีเพื่อนหลายเฟส ผมจึงโพสต์ในเวลาเดียวกัน หลายเฟส เพื่อให้ทั่วถึงผมจึงโพสต์ทุกเฟส และทุกกลุ่ม ครับ เพราะจากใจจริงๆ ผมอยากให้ทุกคน ทุกกลุ่มได้รับรู่้ ถึงความหวังดีของผม ครับ

บางครั้งข้อมูล และข้อความของผมอาจจะลบเลือนหายไป จะด้วยเหตุใดก็ตามสามารถติดตามอ่านได้ิในเวป www.pradharm.com อีกช่องทางหนึ่งครับ และต้องขอบอกด้วยครับว่า การดำเนินชีวิตของผมเป็นสาธารณะ ถ้าท่านเห็นดี ก็บอกเล่าต่อๆกันไป ข้อเขียนของผม ก็นำไป บอกต่อๆ กันได้ โดยไม่ต้องมา บอกผม ครับ
จบ ครั้งที่ 1
การโพสต์ ที่อื่นๆ จะช้ากว่า ในกลุ่ม 1-2 วันครับ



เพื่อป้องกันความเบื่อหน่ายของผม ก่อนอื่นต้องเข้าใจด้วยว่า ไม่ว่า จะเป็นเรื่องการผลิตไฟฟ้าใว้ใช้เอง หรือ การทำสวนเกษตร นั้น ผมทำเพื่อการพักผ่อน และเป็นการออกกำลังกายเท่านั้น ไม่ได้ทำแบบเอาเป็นเอาตาย หามรุ่งหามค่ำ ด้วยเหตุนี้ ทำให้ผมต้องสลับกันทำ ทั้งในเรื่องหลักการ และในเรื่อง การปฎิบัติ ครั้งนี้ผมจึงเข้าเรื่อง การปฎิบัติเลย ว่า ผมทำอย่างไร เริ่มต้นเลย ผมก็ไป หาซื้อ มอเตอร์เครื่องซักผ้า ตามร้านซ่อม และ ร้าน ซื่อของเก่า ของเสียแล้ว โดยที่เครื่องซักผ้า จะต้องเป็นแบบไม่มีสายพาน ผมซื้อ หลายยี่ห้อครับ ขอให้เป็นแบบไม่มีสายพาน ตามรูป ผมซื้อหมด ผมรับซื้อในราคา ตั้งแต่ตัวละ 700 บาท จนถึง 1500 บาท ในอดีตที่ผ่านมาผม เคยซื้อถึงตัวละ 2500 ถึง 3000 บาท ซึ่งราคาขึ้นอยู่กับ ความอยาก ขาย และ อยากซื้อ ของทั้งผู้ซื้อและ ผู้ขายครับ แต่ทุกวันนี้ ผมรับซื้อในราคา 1000 บาท โดยต้องมาส่งให้ผม ครับ
เมื่อ ข้อความนี้ มีคนรับรู้มากขึ้น ต่อไปนี้ก็จะหาซื้อ ลำบากมากขึ้น ก็จะแพงขึ้นเป็นเงาตามตัว ผู้ขาย แถบจะทุกคน พยายามถามผมว่า เอาไปทำอะไร ผมได้แต่หัวเราะ และบอกว่า ให้ติดตาม ข่าวในเฟส และนอกเฟส ว่า ผมเอาไปทำอะไร และบอกด้วยว่า ทุกๆคน สามารถ ทำได้ ทุกคน ..แต่ไม่ต้องตกใจและกลัวว่า จะหาไม่ได้ ผม ยังมีอีกวิธีหนึ่ง ของท่าน ฮิวส์ ท่านสอนมา มากกว่า 20 ปีแล้ว เป็นเรื่องการผลิตไฟฟ้า โดยเอาเส้นลวดทองแดงมาพัน เป็นขดลวด ..ถ้าท่านใดใจร้อน อยากทำก็สามารถ อ่านใน เวป www.pradharm.com ได้เลย เป็น pdf. file ถ้าอ่านแล้ว ทำแล้ว ติดขัดอย่างไร ก็ถามมาได้เลย เพราะ อย่างไรๆ ผมก็ต้องทำให้ดูอยู่แล้วครับ
จบครั้งที่ 2

ใน ลิงค์ www.pradharm.com/news.html

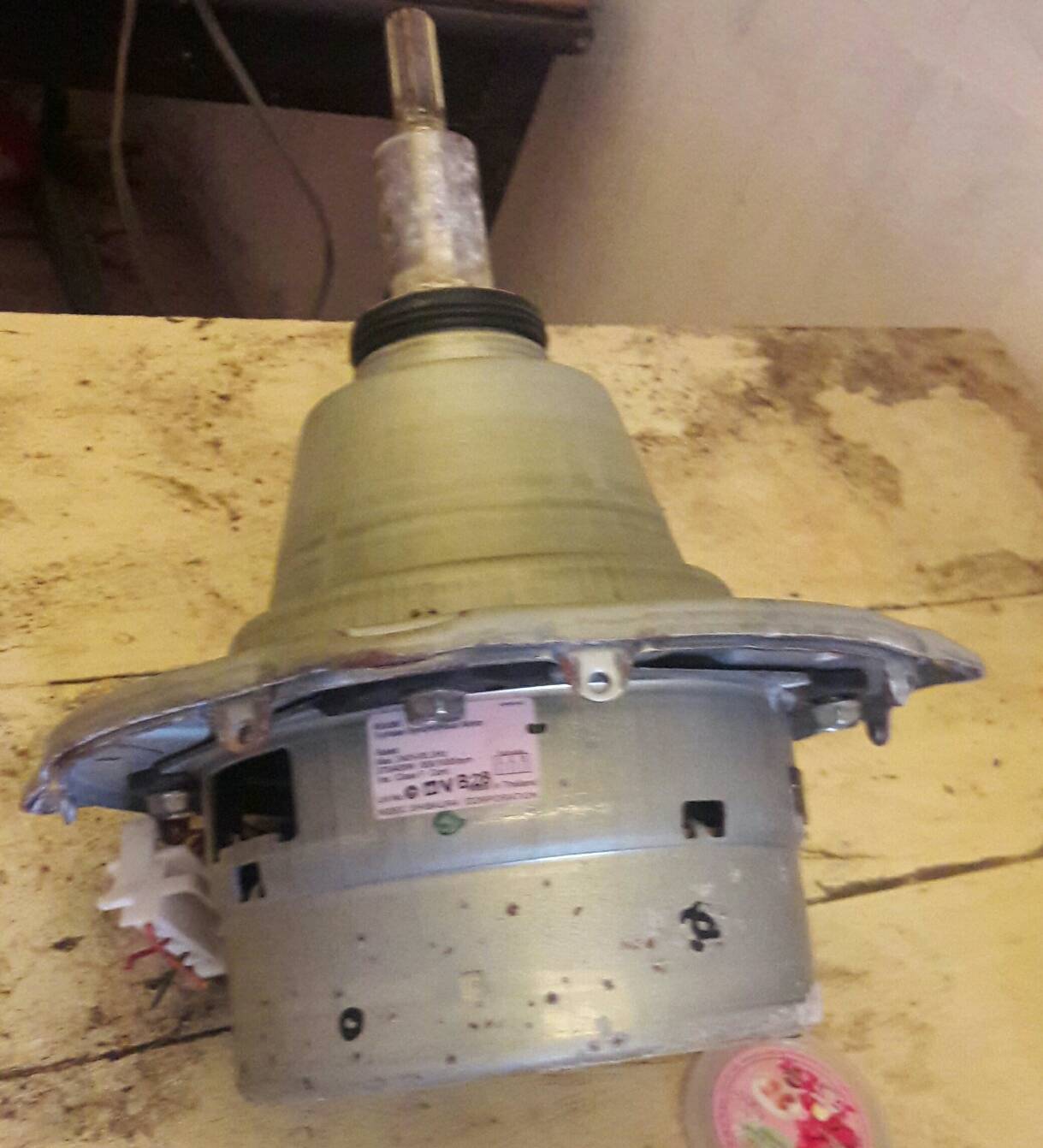

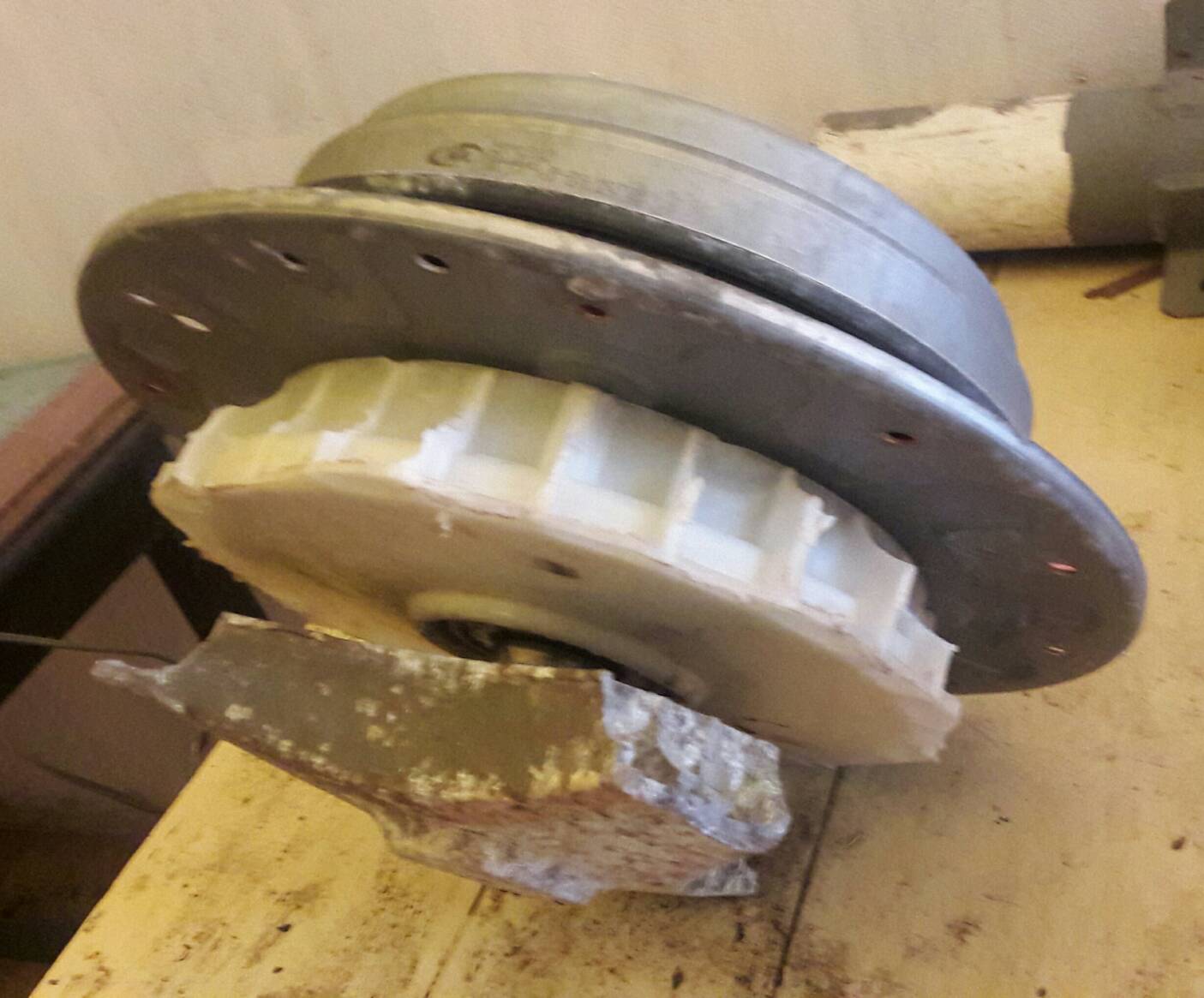

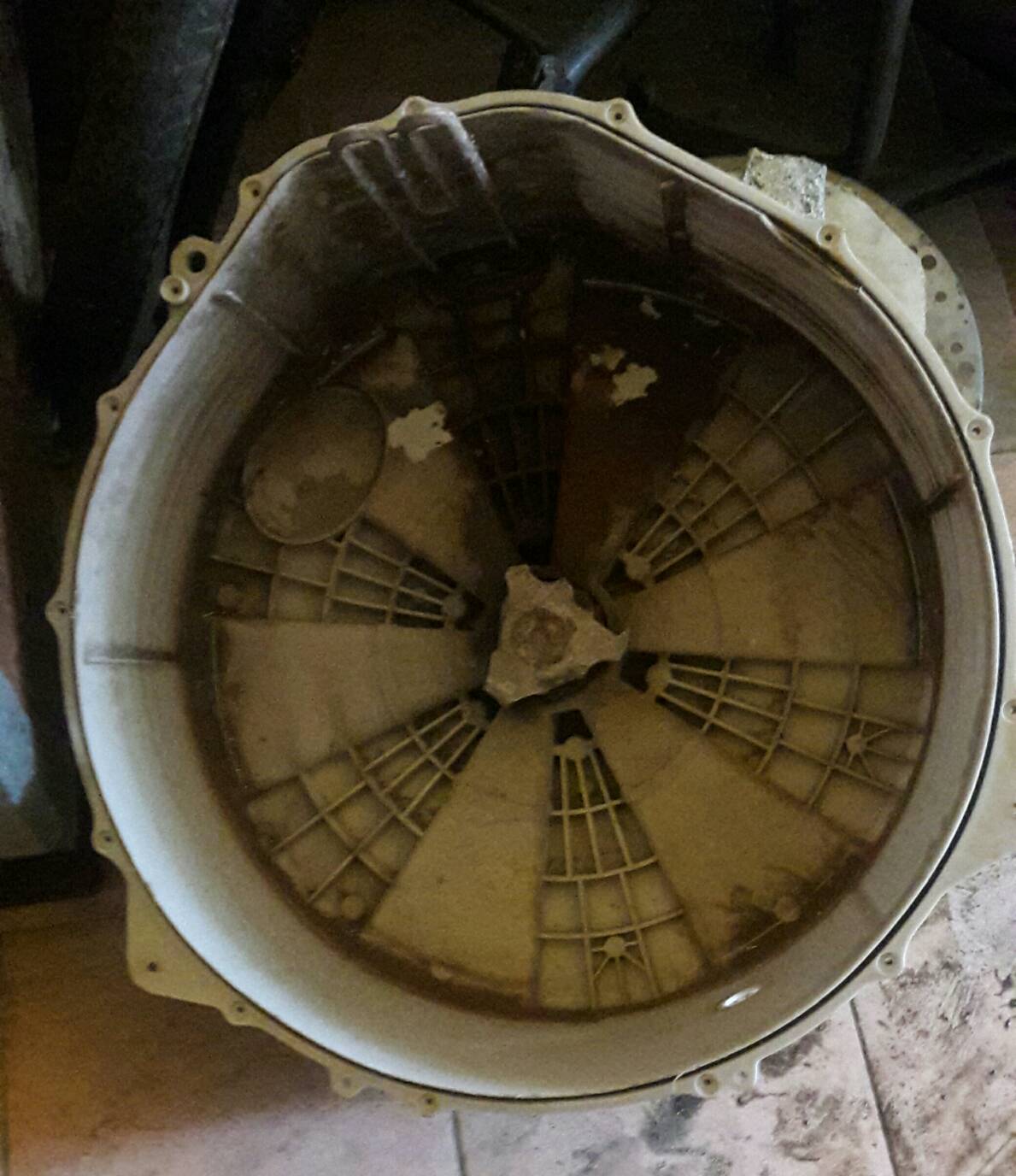

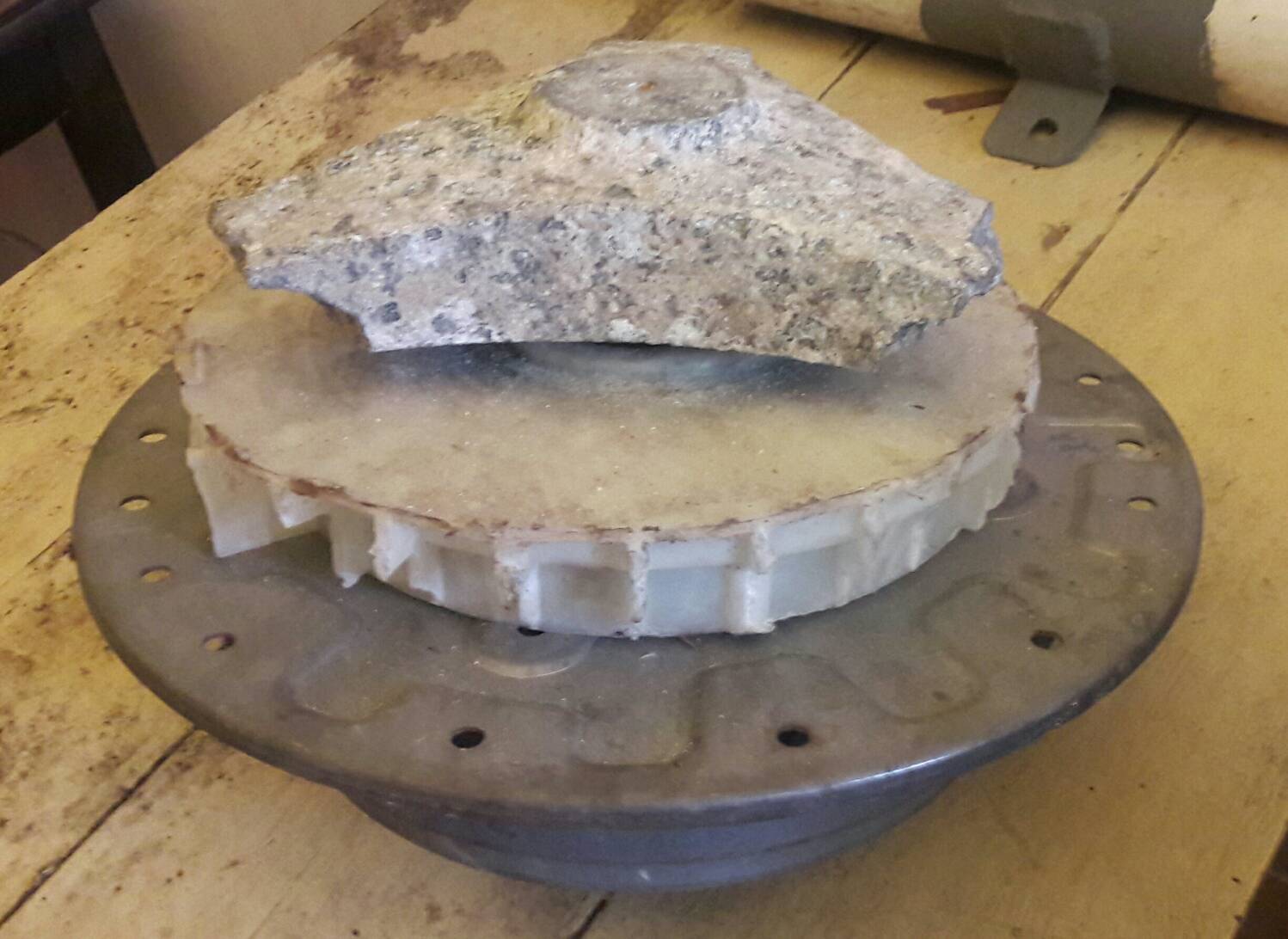

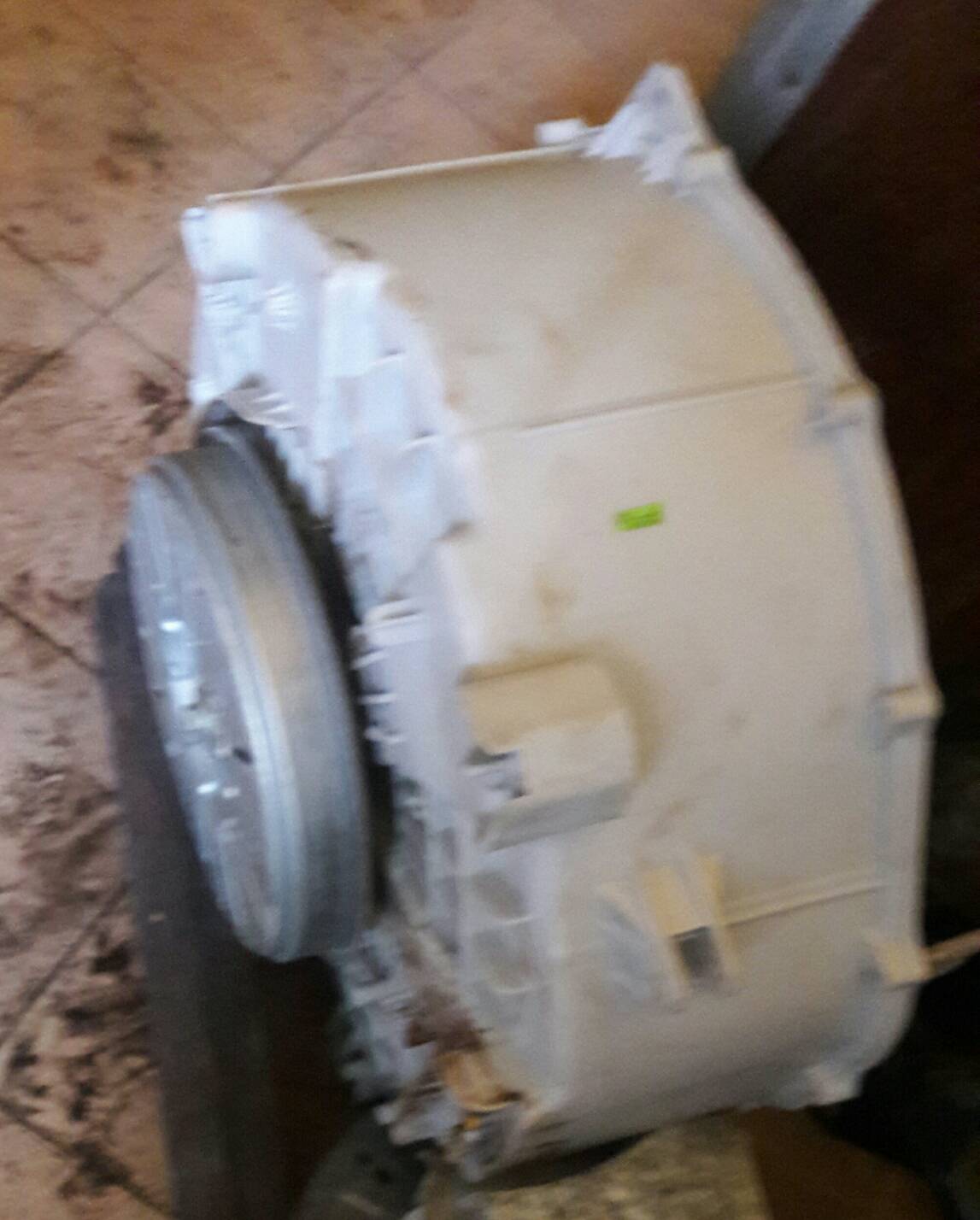

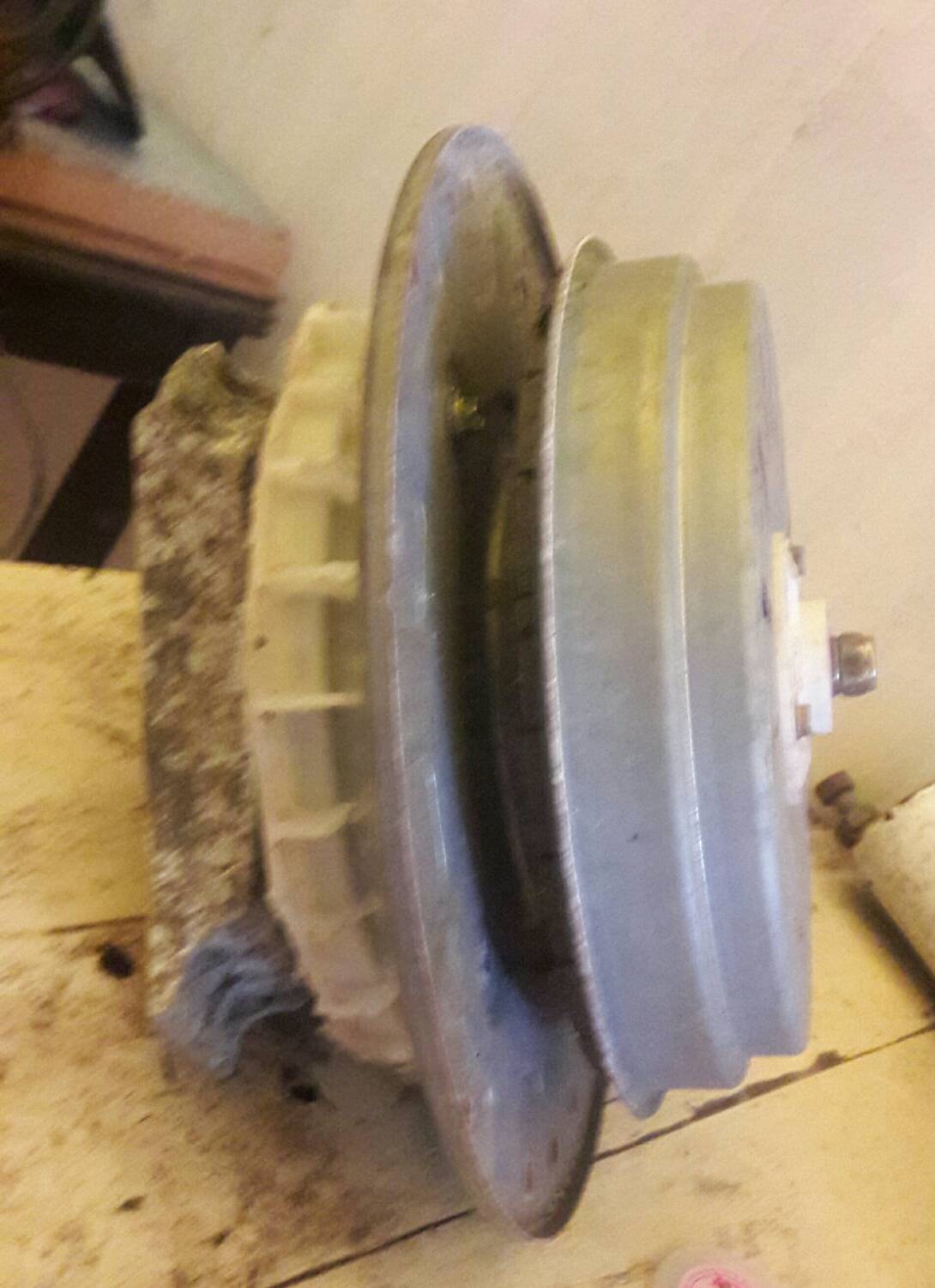

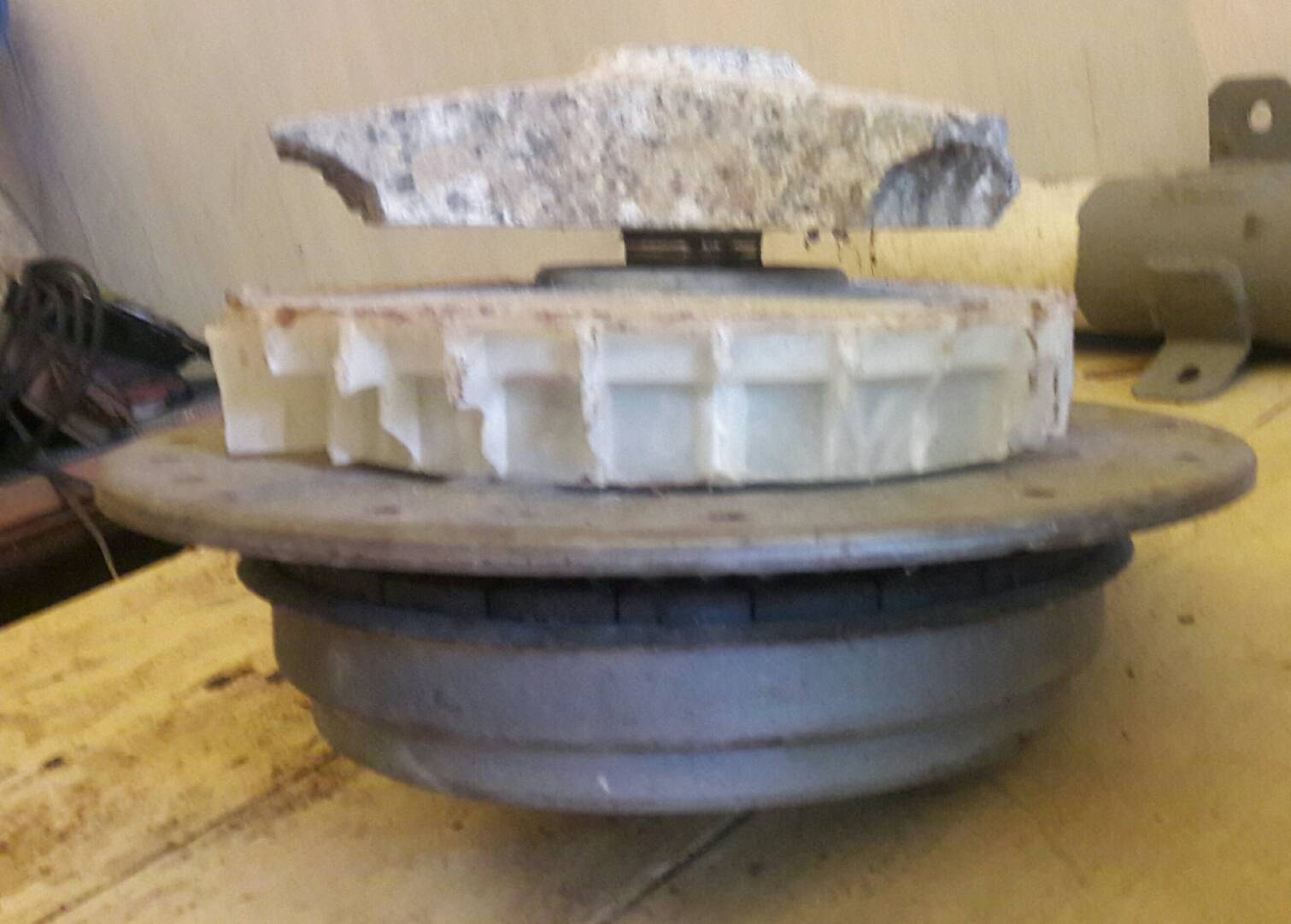

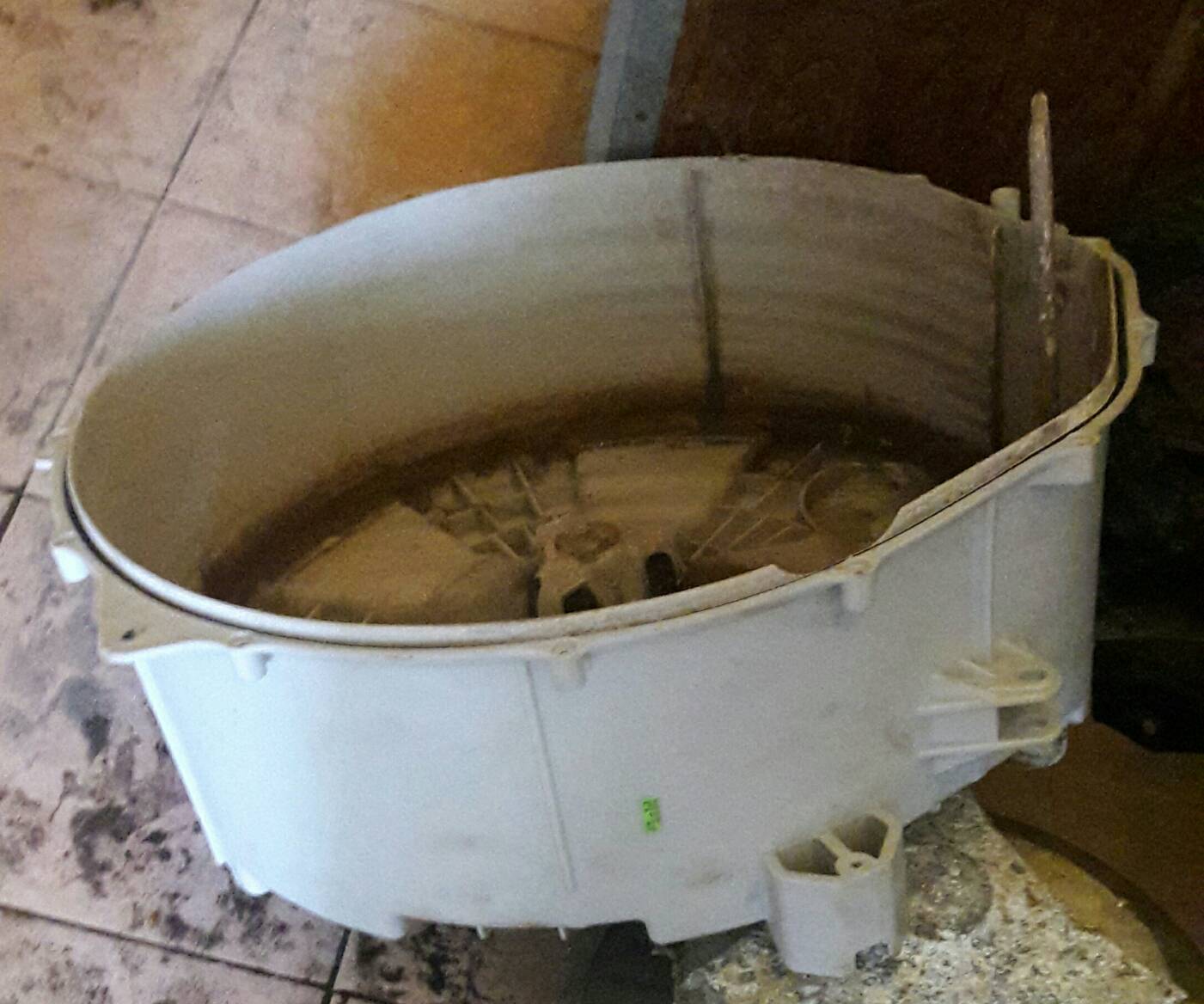

เมื่อเปิดดู ในนี้จะเห็น หัวข้อ คู่มือ การสร้างกังหันลม ซึ่งเป็น pdf. file ของท่าน ฮิวส์ ถ้าท่านใด ใจร้อน อยากสร้างก็ทำตามได้เลย ส่วนผมต้องทำ เรื่องการใช้มอเตอร์จากเครื่องซักผ้า มาผลิตไฟฟ้าให้เสร็จก่อน ครับ ...มอเตอร์จากเครื่องซักผ้า ที่มีคนเอามาขายให้ จะมี รูปแบบ ต่างๆ ตามที่ผู้ผลิต แต่ละบริษัท จะออกแบบสร้าง บางครั้งก็จะนำมาให้พร้อมถังซักผ้า บางครั้งก็จะมาพร้อมแกนกลางเท่านั้น และบางครั้งก็จะมาแค่ ขดลวดและแม่เหล็กเท่านั้น มาแบบไหน ผมรับซื้อหมด เพราะที่ต้องการคือ ขดลวด และแม่เหล็ก เท่านั้น ....ผม จึงลงรูป มอเตอร์ และขดลวด และ แม่เหล็ก แบบต่างๆ ให้ดูเป็นตัวอย่าง ประกอบการเรียนรู้ ครับ ....จากรูปจะเห็นได้ว่า มีหลากหลายรูปแบบ มอเตอร์บางตัว จะมี เขียน บอกว่า BLDC motor ซึ่งหลายละเอียดผม จะได้กล่าวต่อไป


ก่อนจะ ทำภาคปฏิบัติ ต่อไป ผมจำเป็นต้องอธิบาย เรื่อง ขดลวด และ แม่เหล็ก ให้ ทุกท่านพอเข้าใจ และต้องจำให้ได้จะได้ไม่สับสนครับ ดังนี้ครับ ....แม่เหล็ก จะมีขั้วเหนือ และ ขั้วใต้ ที่ปลายทั้ง 2 ขั้ว เหมือนกับ แม่เหล็กโลกที่มี ขั้วโลกเหนือ และ ขั้วโลกใต้ ความเข้มที่ ขั้ว ทั้งสอง จะมากที่สุด เครื่องบินโดยสารทุกชนิด ทุกยี่ห้อ เช่น ไทยไป วอชิงตัน เที่ยวบิน ที่ใช้เส้นทาง บิน ผ่านขั้วโลกเหนือ ขณะที่บินอยู่ขั้วโลกเหนือ ซึ่ง ความเข็มสนามแม่เหล็กมากที่สุด เครื่องมือสื่อสารจะ หยุดทำงาน ต้องทำการบินแบบธรรมดา ด้วยเหตุนี้ ทุกวันนี้ จึงมีการพัฒนา ทำปืนแม่เหล็ก เพื่อการต่อสู่ สงครามในอนาคต จะเป็นปืนแม่เหล็ก ไม่ใช่นิวเคลียร์อีกต่อไป ทุกวันนี้ ผมสามารถ ทำมือถือ ทุกยี่ห้อ ของใครก็ได้ เสียหายใช้การไม่ได้โดยที่เจ้าของไม่รู้เลยว่าผมเป็นคนทำเสีย ผมเพียงแค่ขอยืมมาดูเท่านั้น ..เขียนออกนอกเรื่องไปเยอะเลย ขอวกกลับมาใหม่ แม่เหล็ก 1 แท่งจะมีขั้วเหนือ และขั้วใต้เท่านั้น แท่งแม่เหล็กจะยาวแค่ไหนก็มี แค่ 2 ขั้วคือ เหนือและใต้ เท่านั้น เมื่อเราหัก แม่เหล็กเป็น 2 ส่วน แต่ละส่วนก็จะมี ขั้วเหนือและขั้วใต้ เช่นเดิม ถ้าเราหักออกเป็น 10 แต่ละส่วนก็จะมีได้แค่ 2 ขั้วเท่านั้น คือ ขั้วเหนือ และ ขั้วใต้ ..จะเป็นแบบนี้ตลอดไป ขั้วแม่เหล็กเหมือนกัน จะผลักกัน ส่วนขั้วต่างกัน จะดูดกัน นี่ คือ ธรรมชาติของแม่เหล็ก มันเป็นกฎตายตัว มันไม่มีทางเป็นไปโดยประการอื่น ( ฐิตาวะ สา ธาตุ ธรรมธาตุ ธัมมัฎฐิตะตา ธัมมะนิยามะตา อิทัปปัจจะยะตา ) สรุปง่ายๆ คือ แม่เหล็ก มันต้องเป็นของมันแบบนี้ เราแค่นำคุณสมบัติแม่เหล็ก ข้อนี้ มาใช้งานให้สมประโยชน์เท่านั้น ก็พอแล้ว ..จากเรืีอง แม่เหล็ก ก็มาถึงเรื่องขดลวด



จบครั้งที่ 3

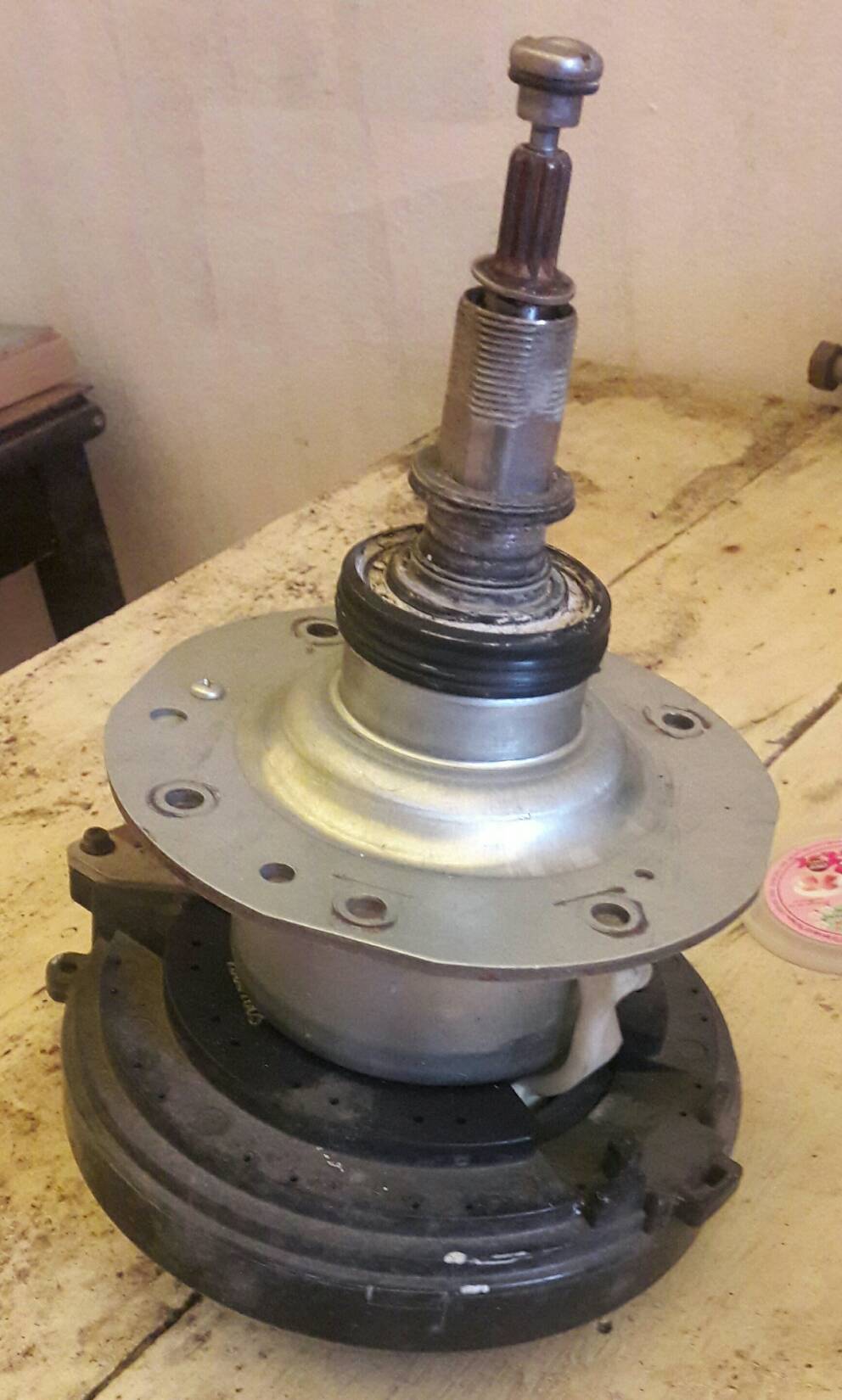

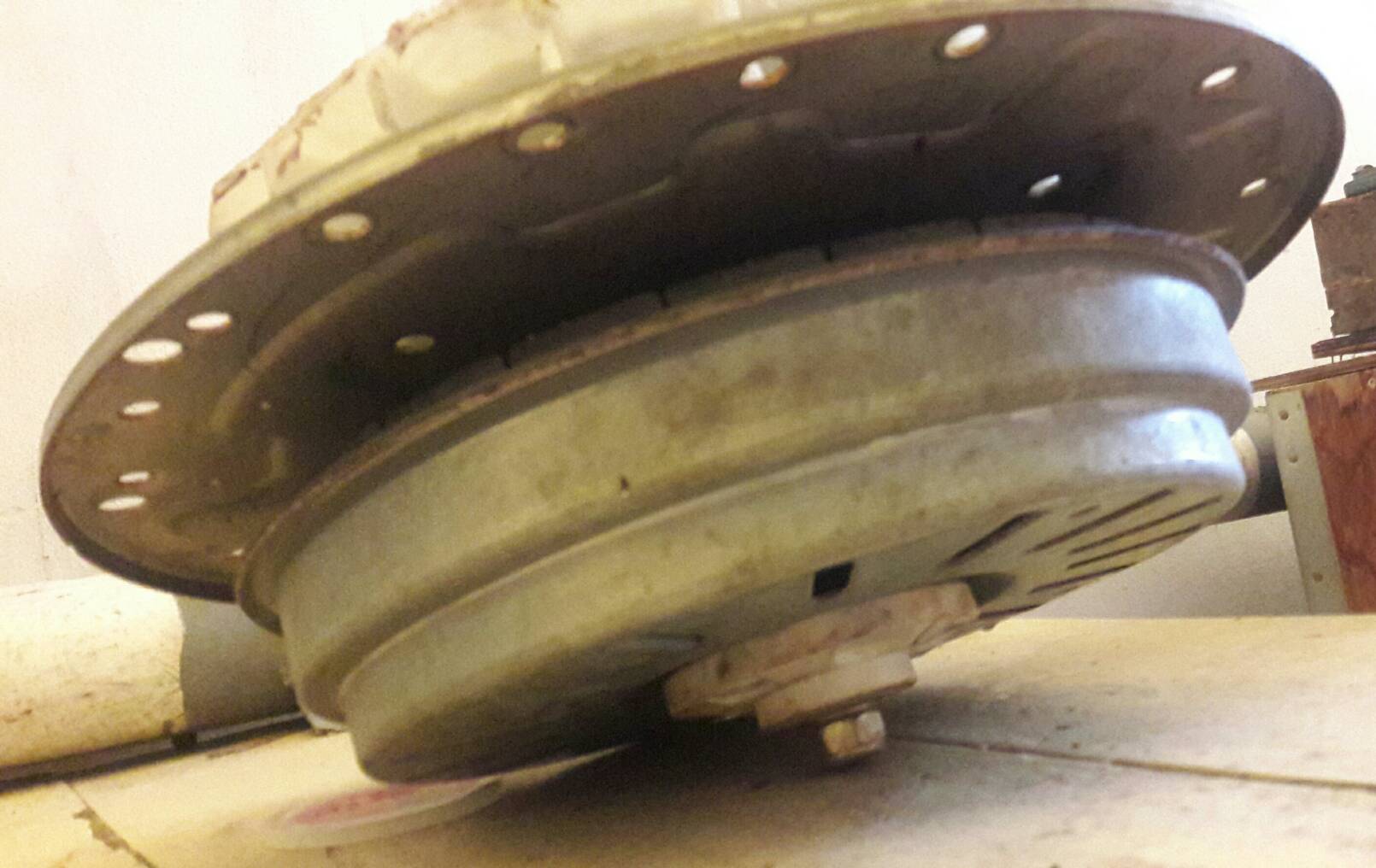

ผมได้แนะนำให้เห็น มอเตอร์เครื่องซักผ้าในรูปแบบต่างๆแล้ว เมื่อทุกท่าน ได้เห็น ได้มองดู มอเตอร์ หลายๆขนาด และหลายๆยี่ห้อแล้ว จะเห็นได้ว่า สิ่งที่ผมต้องการคือ ชุด ขดลวด และชุด แม่เหล็ก นั้นเอง ชุดขดลวด และชุดแม่เหล็ก จะแยก อิสสระจากกัน ที่พบเห็นมาโดยมาก ชุดขดลวด จะอยู่กับที่ ส่วนชุดแม่เหล็ก จะเคลื่อนที่ ตามที่ผมได้กล่าวมาในครั้งที่1 แล้ว ว่า ไฟฟ้าจะเกิดขึ้นได้ เมื่อ เส้นแรงแม่เหล็กตัดกับขดลวด ดังนั้นเมื่อ ขดลวดอยู่กับที่ แต่แม่เหล็กเคลื่อนที่ จึงเหมือนว่า มีเส้นแรงแม่เหล็กไปตัดกับขดลวด นั่นเอง มอเตอร์และ เครื่องกำเหนิดไฟฟ้า หรือ อีกชื่อว่า ไดนาโม หรือ generator จะต่างกันตรงที่ มอเตอร์นั้นเมื่อมีไฟไปที่ขดลวด ก็จะทำให้ ส่วนที่เป็นแม่เหล็กหมุน ส่วน Generator นั้น เมื่อส่วนที่เป็นแม่เหล็กหมุน จะทำให้ส่วนที่เป็นขดลวด มีไฟฟ้า ออกไป รายละเอียดในเรื่องนี้ จะได้กล่าวเจาะลึกต่อไป ส่วนมอเตอร์จะหมุนเร็วหรือหมุนช้า จะเดินหน้า หรือถอยหลัง ขอข้ามหาอ่านได้ใน google ..เพราะผมต้องการนำมาผลิตไฟฟ้าใว้ใช้เองอย่างเดียวเท่านั้น ...

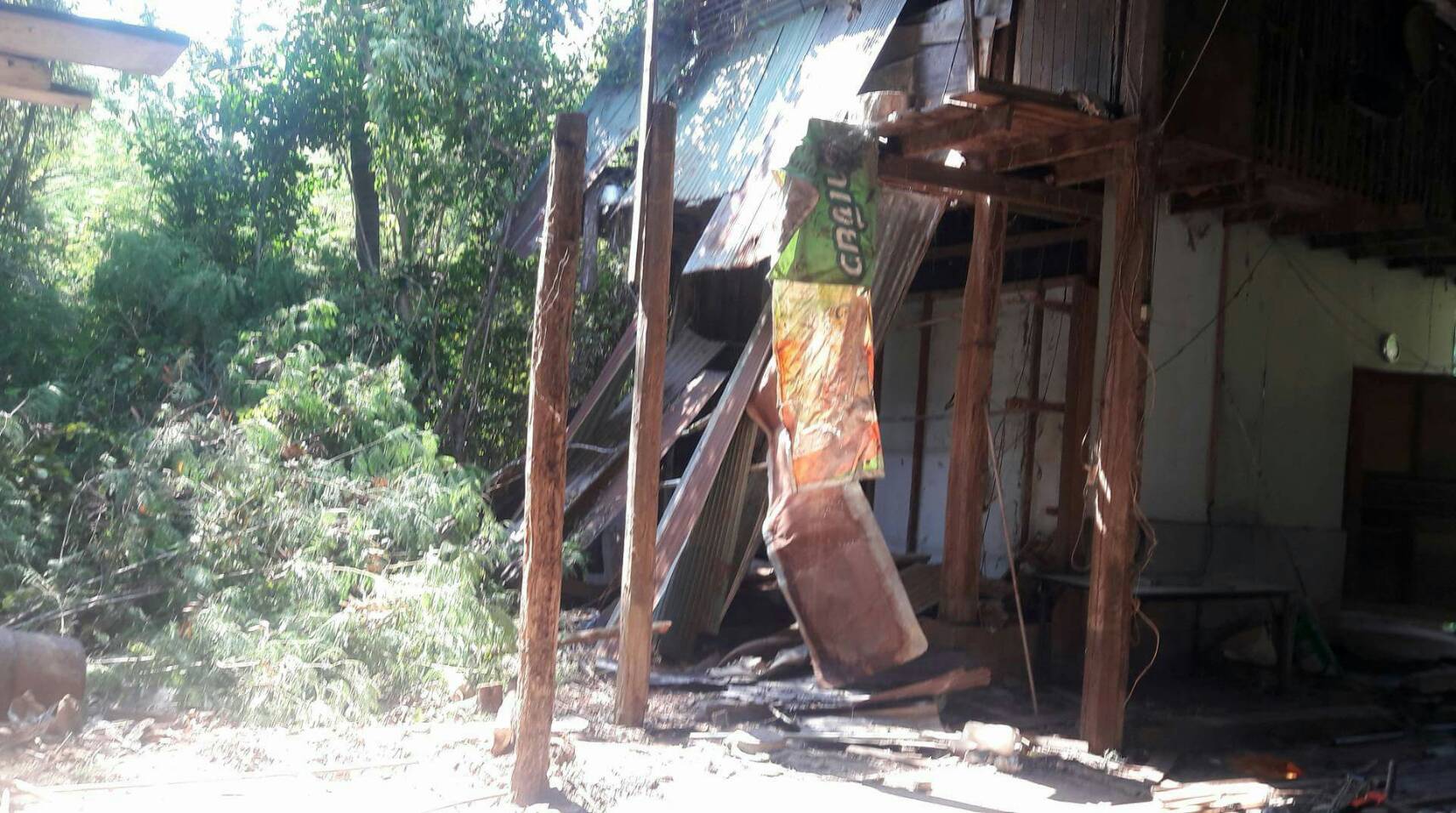

บ้านคลองธรรม ตั้งอยู่บริเวณปากคลองธรรม ตำบลวังไก่เถื่อน อ หันคา จ ชัยนาท ซึ่งก็คือ บริเวณโรงสีร้าง ที่เกิดจากน้ำมือคน ผม ชายแก่ อายุ 71 มาอยู่เพื่อ ปรับปรุง ฟื้นฟู โรงสีร้าง แห้งนี้ ผมบอกทุกคนว่า ผมคงไม่ต้องอธิบายคำว่า ..ฟื้นฟู และปรับปรุง ..เพราะทุกอย่างมันชัดเจน และมีความหมายในตัวเอง อยู่แล้ว ผมบอกคนที่อยู่ปัจจุบันวีา อย่ามาขู่ผม ว่าจะต้องอยู่คนเดียว มาห้ามผมไม่ให้ทำบุญที่อยู่อาศัย ..ผมไม่สนใจและไม่่กลัวการอยู่คนเดียว ผมมีเป้าหมาย ที่จะเปิดสถานที่แห่งนี้ ถ้าผมไม่ตายซะก่อน ให้เป็น ศูนย์เรียนรู้ ..การพึ่งตนเอง .. โดย ที่ สามารถ ดูผมเป็นตัวอย่าง สดๆ ทางมือถือของทุกท่าน ได้ ...ศูนย์เรียนรู้ การพึ่งตนเอง นี้ จะ มีการ อบรม แนะนำ อยู่ 3 เรื่อง คือ 1 เรื่องการผลิต การทำไฟฟ้าใว้ใช้เอง มี สื่อการแสดงให้ดู คือ 1.1 oscilloscope ตามรูป เครื่องนี้ สมัยเมื่อ 53 ปีที่ผ่าน มา ผมเรียนไฟฟ้า ก็ใช้เครื่องมือ ชนิดนี้ ที่ครูผู้สอน ทำให้ดู และนักเรียน ก็ ทำด้วย คือทำให้ดู รูปร่าง หน้าตา ไฟฟ้า ที่เราผลิตได้ และ ไฟฟ้า ของหลวง มีรูปรีางหน้าตาเป็นอย่างไร เพราะเมื่อได้ดูได้เห็น ก็จำง่าย เข้าใจง่าย ..2 VOM meter (multimeter ) คิดว่าดป็นที่เข้าใจของคนส่วนมากแล้ว มีไว้ เพื่อใช้ตรวจวัดแรงดันไฟ และ กระแสไฟฟ้า รวมถึงการวัดค่าความต้านทาน
3 เครื่องเชื่อม เพราะต้องทำโครงสร้างด้วยตนเอง การเชื่อมจึงเป็นสิ่วจำเป็น 4 เครื่องบัดกรี เพราะในระบบ ตัอง บัดกรี อุปกรณ์อิเลคทรอนิกส์ และส่วนควบ เข้าด้วยกัน 5 อุปกรณ์ แิเลคทรอนิคส์ ใน ส่วนการทำเพื่อผลิตไฟฟ้า 6 อุปกรณ์ จิปาถะ เบ็ดเตล็ดต่างๆ ทั้งหมดนี้ รุ่นแรกผมจะเปิดรับ 20 คน ต้นเดือนมีนาคม ฟรี ครับ และต่อไป ทุกๆเดือน เดือนละรุ่น ผู้ที่สนใน ลงชื่อได้เลย โดยต้องมัดจำการมาอบรม 1 พันบาท ในวันอบรมถ้าไม่มา ริบเงิน มัดจำ ถ้ามาก็จะคืนให้เป็นเงินสด ครับ ทำไม ต้องทำเช่นนี้ เพราะผมป้องกัน การลืม เพราะขนาด มะเดื่อฝรั่งที่ผมแจกฟรี นัดกันดีๆ เมื่อถึงเวลานัดเงียบ มันเป็นการทำให้คนอื่นเสียสิทธิ์ ครับ หลายคนมีความคิดว่า ของฟรีไม่มีราคา ผมก็เห็นด้วย ด้วยเหตุนี้ผมจึงต้องมีมัดจำ จึงจะถือว่า สมบูรณ์ ครับ ..มีบางท่านถามผมว่า ฟรีๆ อะไรก็ฟรี ทั้งๆที่ผมก็มีเงินไม่มาก ผมขอตอบเลยว่า ส่วนหนึ่งมีเงินบริจาค มาช่วย และผมก็อยู่ในแบบของผม ด้วยเหตุนี้ผมจึงทำได้ ครับ ส่วนในเรื่องการเขียน ผม ก็เขียนโพสต์ ไปเรื่อยๆ จนจบ ถ้าท่านอ่านแล้วเข้าใจก็ไม่ต้องมา อบรม ท่านสามารถ ทำตามได้เลยครับ ระหวีางที่ทำถ้ามีปัญหา ก็สอบถามมาได้เลย สามารถ สอบถามได้ ทาง เวป www.pradharm.com หรือ ทาง Line หรือ ทาง facebook ได้เลยครับ
2 เรื่องทางเกษตร ผมทำการปลูก และเก็บเกี่ยว ให้ดูเป็นตัวอย่าง ผม ทำเกษตร ผมเน้นเรื่องกำไร ไม่ได้เน้น ผลผลิต บางท่านบอกผมว่า ผลผลิตเป็นสัดส่วนโดยตรง กับ กำไร หมายถึงว่า ได้ผลลผลิตมาก ย่อมต้องได้กำไรมาก ซึ่งจากการทดลองของผม ไม่ถูกต้องเสมอไป เพราะการที่จะได้ผลผลิตมาก ผมต้องลงทุนมาก เช่น ผมต้องใส่ปุ๋ยเคมี ใส่ฮอร์โมน ใส่วิตามิน และใส่อีกหลายๆอย่าง ในแปลงที่ผมต้องการประกวด บทสรุปของผมคือ บางครั้งผมขาดทุน ..แบบ ทำนา ก็ต้องขายนา ..ทำไร่ก็ต้องขายไร่ ..ทำสวนก็ต้ิงขายสวน ..เป็นต้น ...
ผมทำในแบบของผมที่ต้องการกำไร ที่เห็นชัดๆเลย ระบบหยดน้ำ ของผม ต่างวิชาการกับของที่อื่น ซึ่ง ต้องคอยดู กันต่อไปครับ



..ผมเคยสงสัยมานานแล้วว่า ทำไม ผักปลอดสาร จึงแพงว่า ผักที่ใช้สาร ทั้งๆที่การลงทุนถูกกว่า ..ปัจจุบัน มีบางท่านยื่นยันกับผมแล้วว่า ท่านทำเกษตรอินทรีย์ ไม่ใช้ปุ่ยเคมี ไม่ใช้สารพิษ ผักของท่าน ขายถูกกว่า ผักทั่วไป และท่านก็พอใจ เพราะมีกำไร ครับ.. ผมก็เช่นเดียวกัน ผักของ ผมขายปลีก ถูกกว่า ตลาดขายส่ง ทั่วไป ครับ

3 เป็นสถานที่ ฟื้นฟู และพัฒนา จิตใจ ผมอยู่อย่าง ผู้ขอ ครับ ภิกขุ ความหมายหนึ่ง แปลว่า ผู้ขอ ครับ ผมขออะไร ผมขอให้หยุดเบียดเบียนซึ่งกันและกัน พวกที่มาอาศัย มาเอาความรู้ ....อย่าเบียดเบียนตัวเอง อย่า มา ยักยอก หรือ ขโมย โดยสำคัญผิดคิดว่า เป็นของตัวเอง หรือ เป็นของพ่อตัวเอง หรือ เป็นสมบัติของคนอื่นที่ตัวเอง ทึกทักเอาเองว่า เขายกให้ตัวเอง...เป็นต้น ทั้งสามหัวข้อนี้ เริ่ม มีนาคม ครับ ช้ากว่าเป้าหมายที่วางใว้ 3 เดือน เพราะทุกอย่างผิดคาดหมด เพราะแม่แต่ ห้องขี้ ห้องเยี่ยว ของผมเอง และเป็นห้องรับแขก ก็ ยังปรับปรุงไม่ได้เลย ซึ่งผมก็ได้แต่รอ การผลัดวันประกันพรุ่ง ไปเรื่อยๆ ครับ รอดูความหน้าด้านของคนที่อยู่ ครับ


จบครั้งที่ 4

ก่อนจะเข้าไปพูดถึงมอเตอร์เครื่องซักผ้า ผม ขอกล่าวถึงเรื่อง สายลวดทองแดง ตามรูป ที่มีฉนวน หุ้ม ให้พอเข้าใจ ในคุณสมบัติพื้นฐาน เล็กน้อย ..

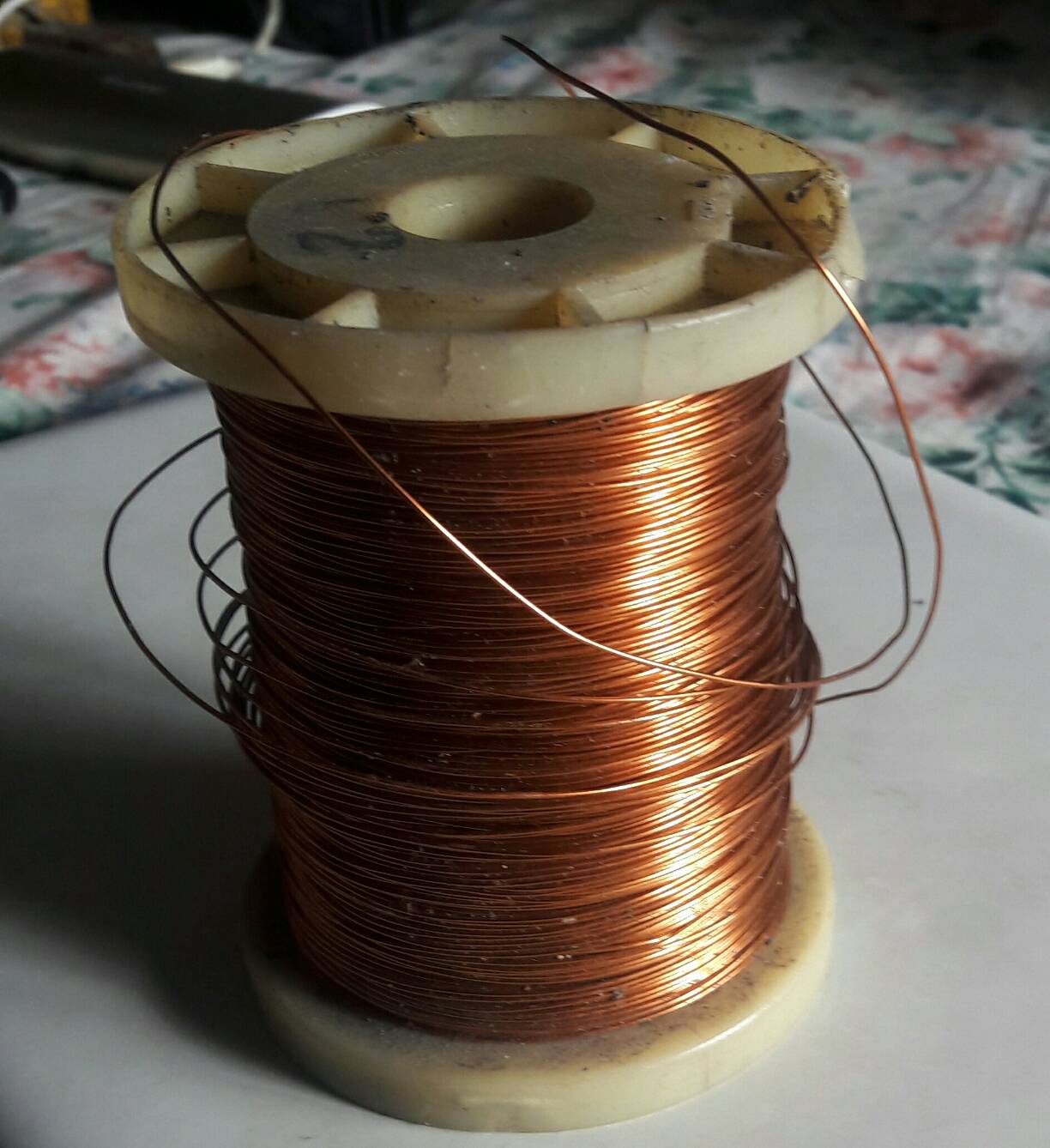

สายลวดทองแดง ที่เห็นในรูป ในรูปที่ 1 จะมีฉนวนหุ้ม ที่เคลือบด้วยน้ำยาเคมี เพื่อป้องกัน ไม่ให้สายไฟเวลา แตะถูกกัน ช๊อตกันได้ เช่นเดียวกับสายที่มี พีวีซีหุ้ม ก็ป้องกัน ไม่ให้แตะกัน จะได้ไม่ช๊อต กัน ..สายทองแดงนี้ ฉนวนที่หุ้ม แต่ละยี่ห้อ จะทนความร้อน และทนต่อแรง กะแทกแตกต่างกันไป ตามคุณสมบัติของแต่ละยี่ห้อ ผมซื้อมาเป็น กิโล หรือ จะซื้อเป็น ยกม้วนเลยก็ได้ ...สายทองแดงตรงๆเส้นหนึ่ง ตามรูปที่ 2 ก็คือสายไฟธรรมดา ที่เป็นสายตัวนำไฟฟ้า ที่ดี ...แต่ถ้า เราม้วนเป็นขด เป็นรูป วงกลม ตามรูปที่ 3 หรือ ไม่ว่าจะเป็น รูป สี่เหลี่ยม หรือ รูปสามเหลี่ยม ก็จะถูกเรียกใหม่ว่าเป็นขดลวด ( coil ) ..ตามรูปที่3 จะเห็นเป็นขดๆ รายละเอียดการพันขดลวดผมจะข้ามไป ผมกำลังจะบอกว่า เมื่อสายทองแดง ตรงๆเส้นหนึ่ง คามรูปที่ 2 จะเป็นได้แค่ตัวนำไฟฟ้าเท่านั้น เมื่อนำ แม่เหล็กมาเคลื่อนที่ ผ่านไปมา บนสายทองแดงเส้นนี้ ที่ปลายทั้ง 2 ของสายทองแดงเส้นนี้ ไม่มีอะไรเกิดขึ้น .. แต่เมื่อนำสายทองแดง มาพันเป็นขดวงกลมหรือรูปแบบอื่นๆ ตามรูปที่ 3 เมื่อนำแม่เหล็กมาเคลื่อนที่ บนขดลวดนี้ ที่ปลายทั้ง 2 ของขดลวด จะมีแรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า เกิดขึ้น จริงๆแล้วขดลวด ทำหน้าที่ได้อีกมากมาย แต่ในที่นี้ จะพูดแค่ จุดประสงค์เดียว คือ นำมาผลิตไฟฟ้า เท่านั้น ที่กล่าวมานี้ มัน เป็น ธรรมชาติที่เกิดขึ้นมานานแล้ว ผมแค่นำมาเล่าสู่กันฟังเท่านั้น

ูปที่ 1 สายทองแดงหุ้มฉนวนด้วยน้ำยาเคมี
สามารถซื้อเป็นขดหรือ ยกม้วนได้ที่ คลองถม กทม ครับ

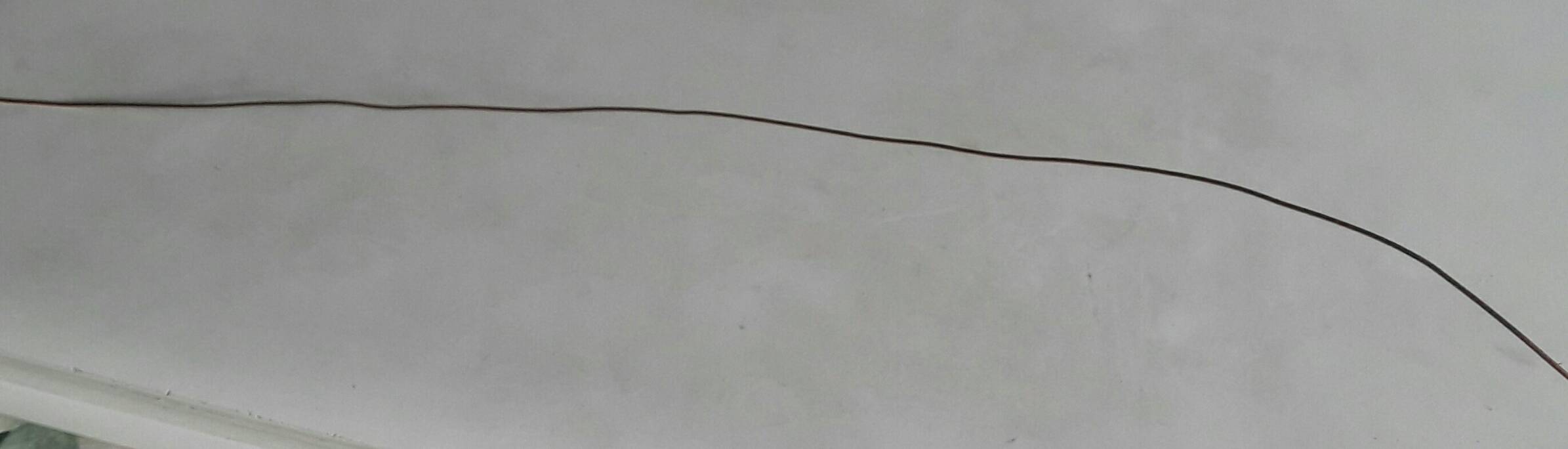

รูปที่ 2 สายลวดทองแดงเลือบ น้ำยาเคมี เส้นตรง เป็นได้แค่ สายตัวนำไฟฟ้า เท่านั้น

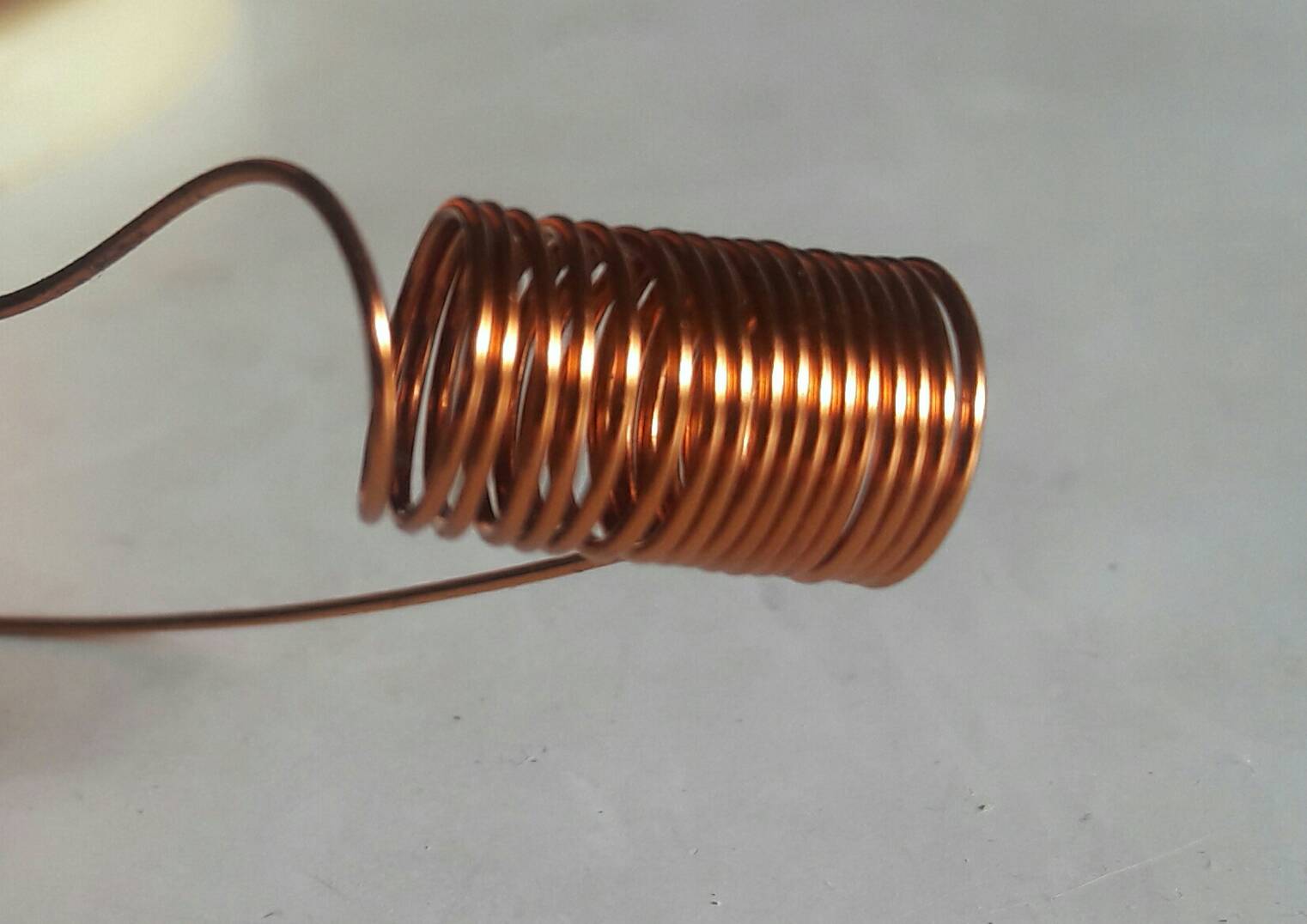

รูปที่ 3 สายทองแดงที่นำมา ขดเป็นรูปทรงกลมหลายๆวง เรียกวีาขดลวด ขดลวดนี้ ทำได้หลาย อย่าง แต่ที่จะกล่าวในที่นี้ คือ นำมาผลิตไฟฟ้าไว้ใช้เอง

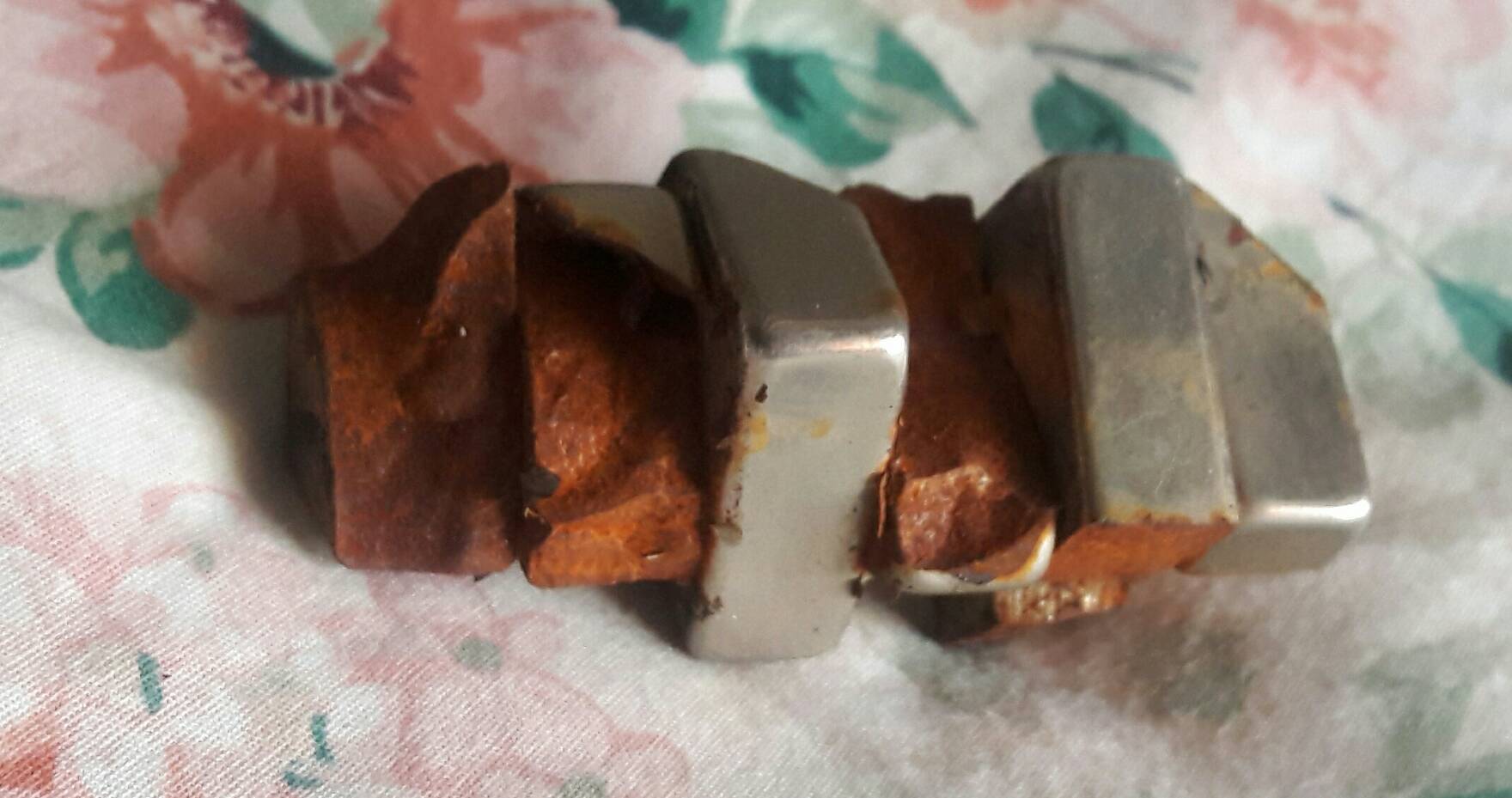

รูปที่ 4 แม่เหล็กทุกชนิด ไม่ว่า จะเล็กหรือใหญ่ จะมีสนิมหรือไม่มีสนิม หรือ จะแตกหัก สุดท้ายแม่เหล็กทุกก้อน จะมีขั้วเหนือและใต้ จะมีสนามแม่เหล็กโดยธรรมชาติของแม่เหล็กเอง

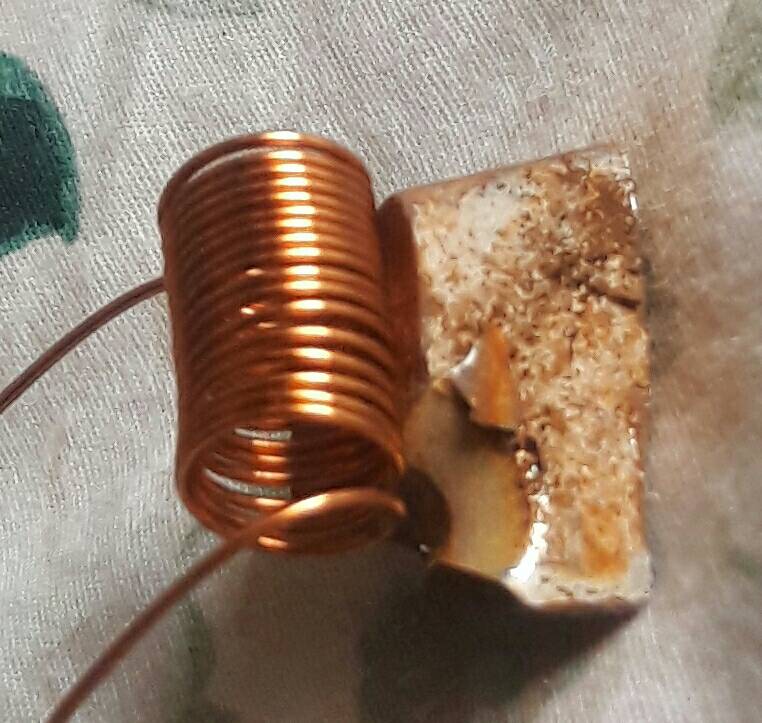

รูปที่ 5 เมื่อนำ แม่เหล็กมาเคลื่อนที่ใกล้ๆ ขดลวด หรือ เมื่อนำขดลวดไปเคลื่อนทั่ใกล้ๆ แม่เหล็ก ทั้ง สองเหตุการณ์นี้ ืจะทำให้ที่ปลายทั้งสองของขดลวด มี แรงดันไฟฟ้า มีกระแสไฟฟ้า และกำลังไฟฟ้าเกิดขึ้น

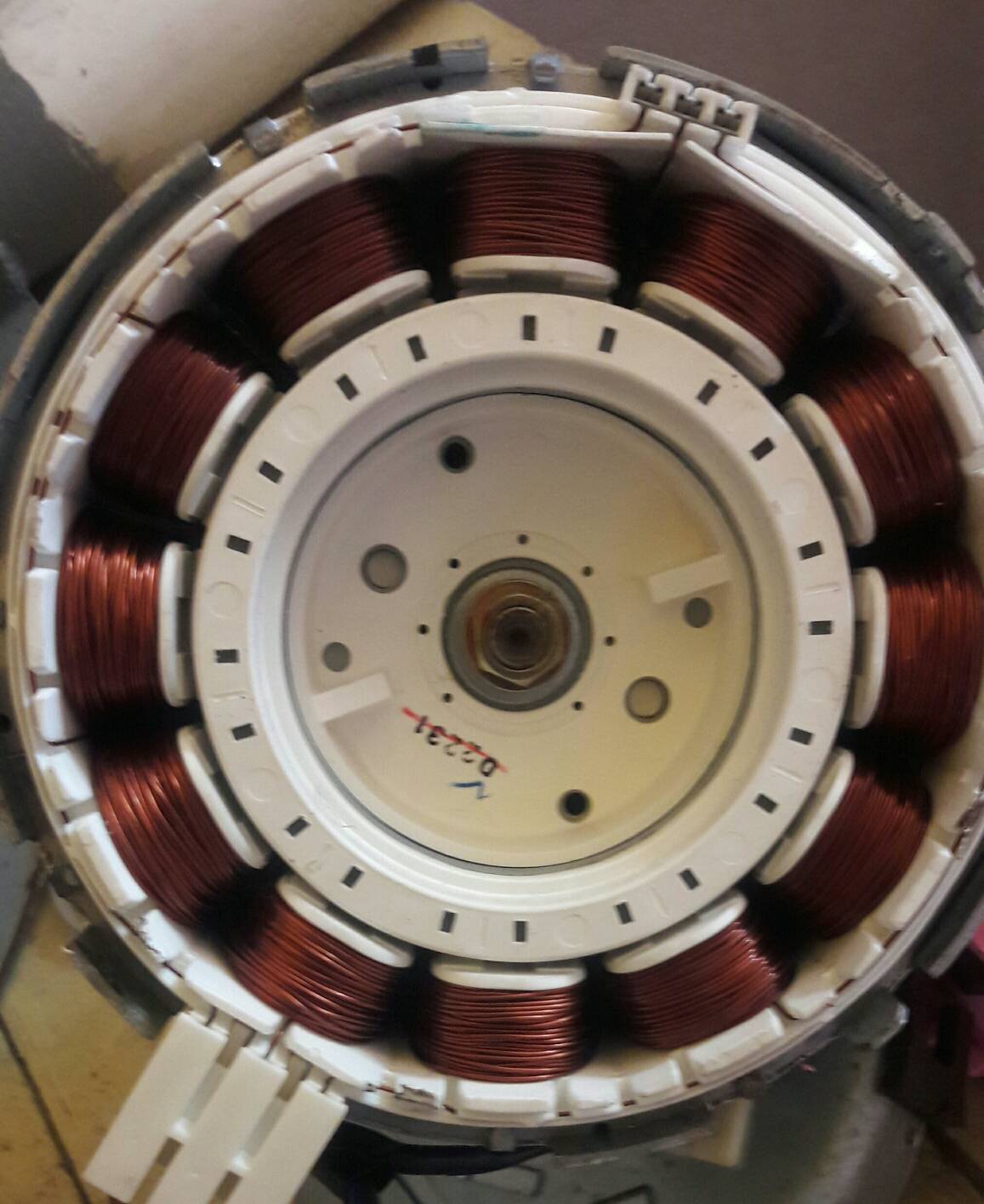

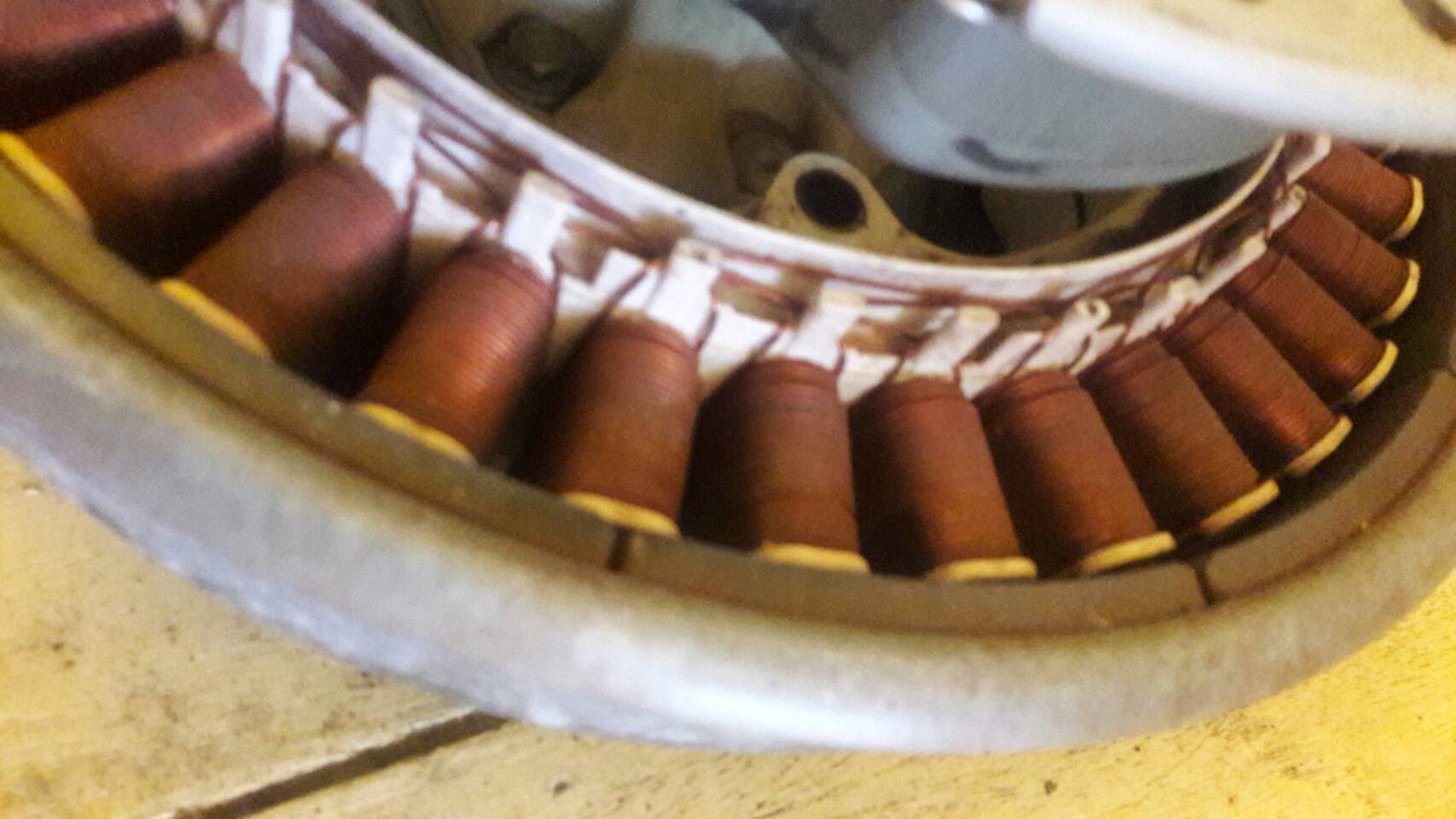

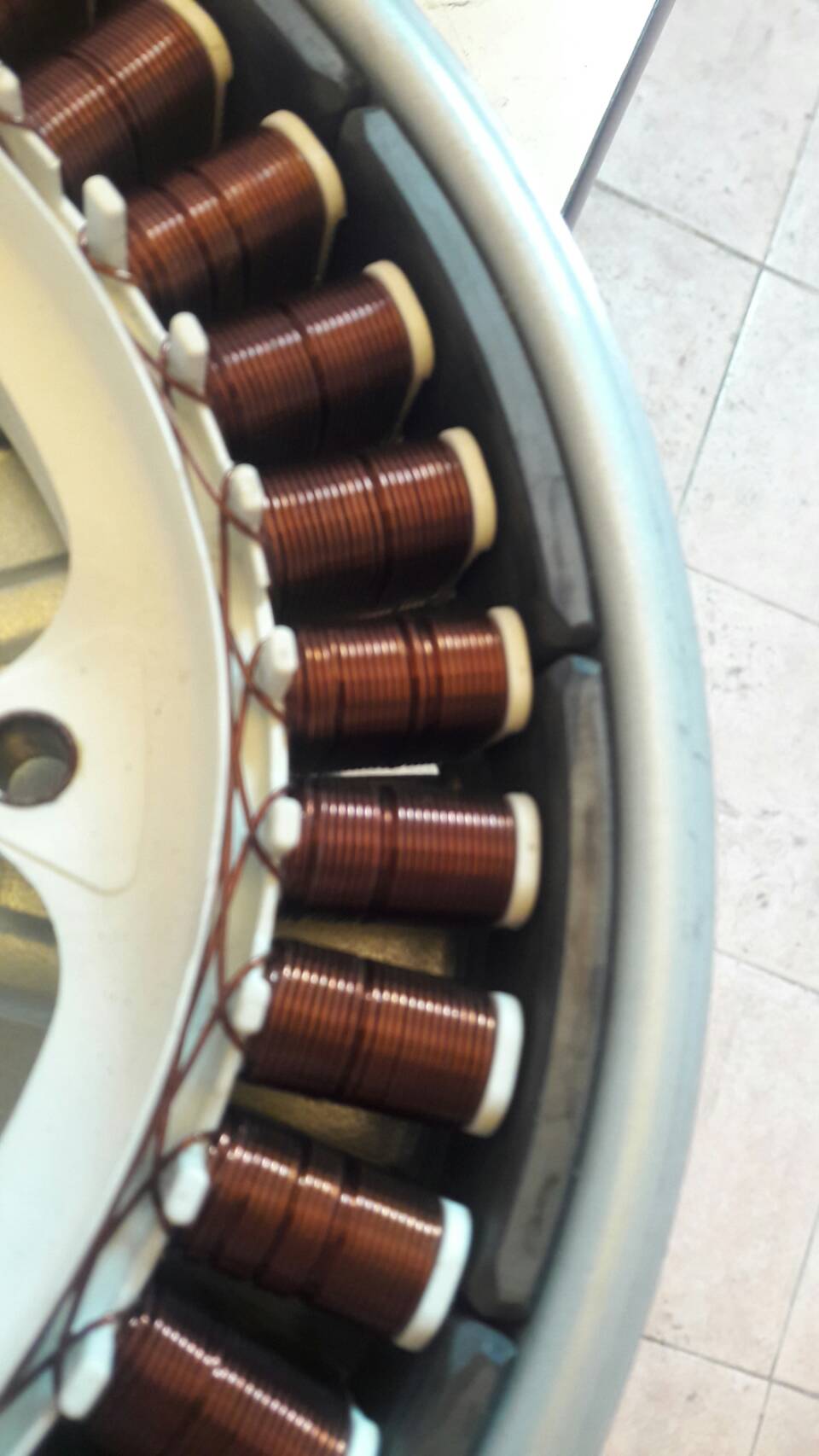

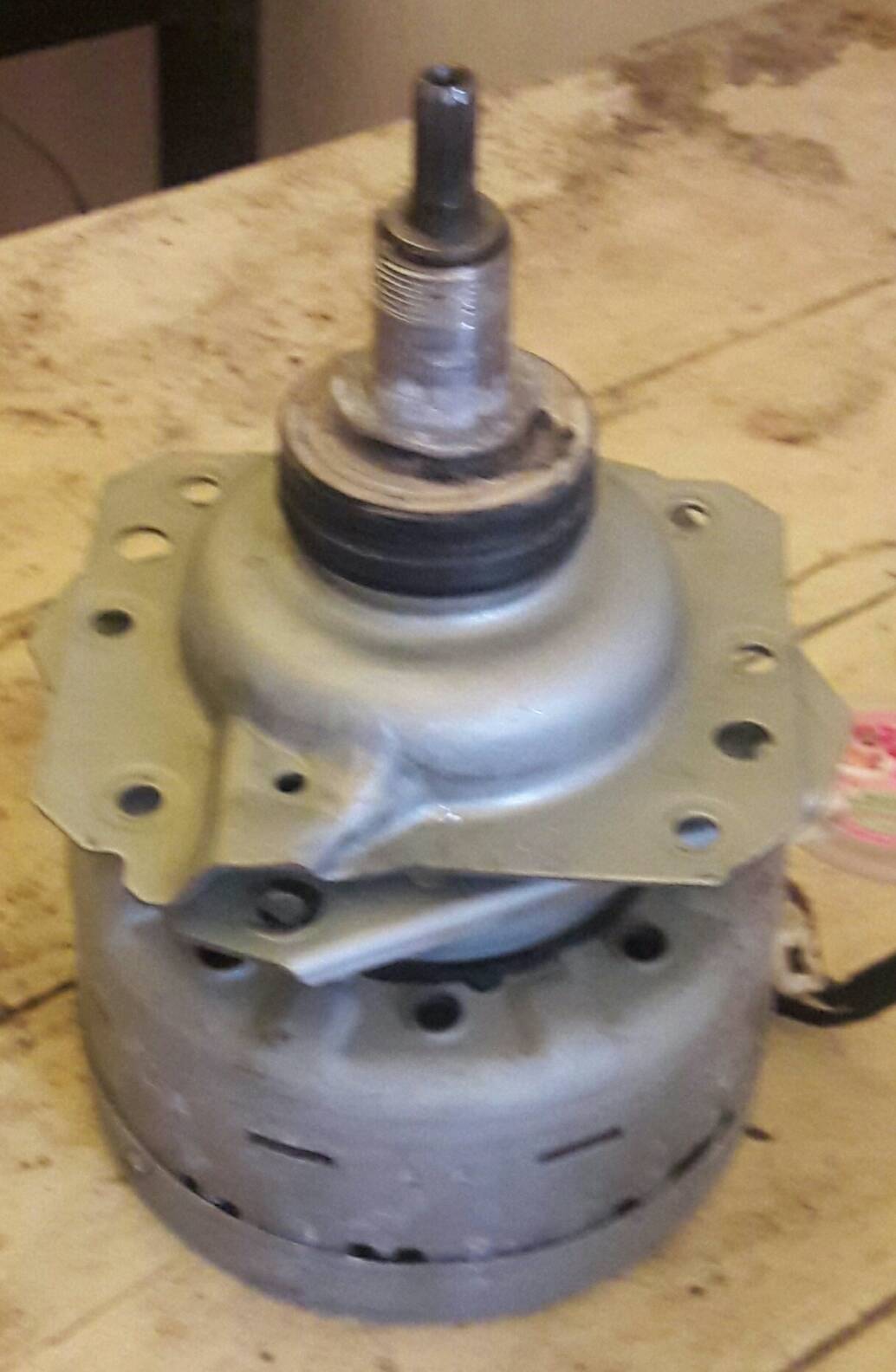

รูปที่ 6 ตัวอย่างมอเตอร์เครื่องซักผ้า รุ่นนี้ จะมีแม่เหล็กหมุนโดยรอบอยู่ตรงกลาง จะมีขดลวด 12 ขด อยู่คงที่ด้านนอก เมื่อ มีการทำให้ แม่เหล็กหมุน ก็จะมีแรงไฟ volt มี กระแสไฟ amp และ กำลังไฟออกมา ส่วนจะ ทำให้มี กี่โวลท์ หรือ กี่แอมป์ ขึ้นอยู่กับการออกแบบเพื่อนำไปใช้งาน ซึ่ง จะกล่าวในรายละเอียดต่อไป

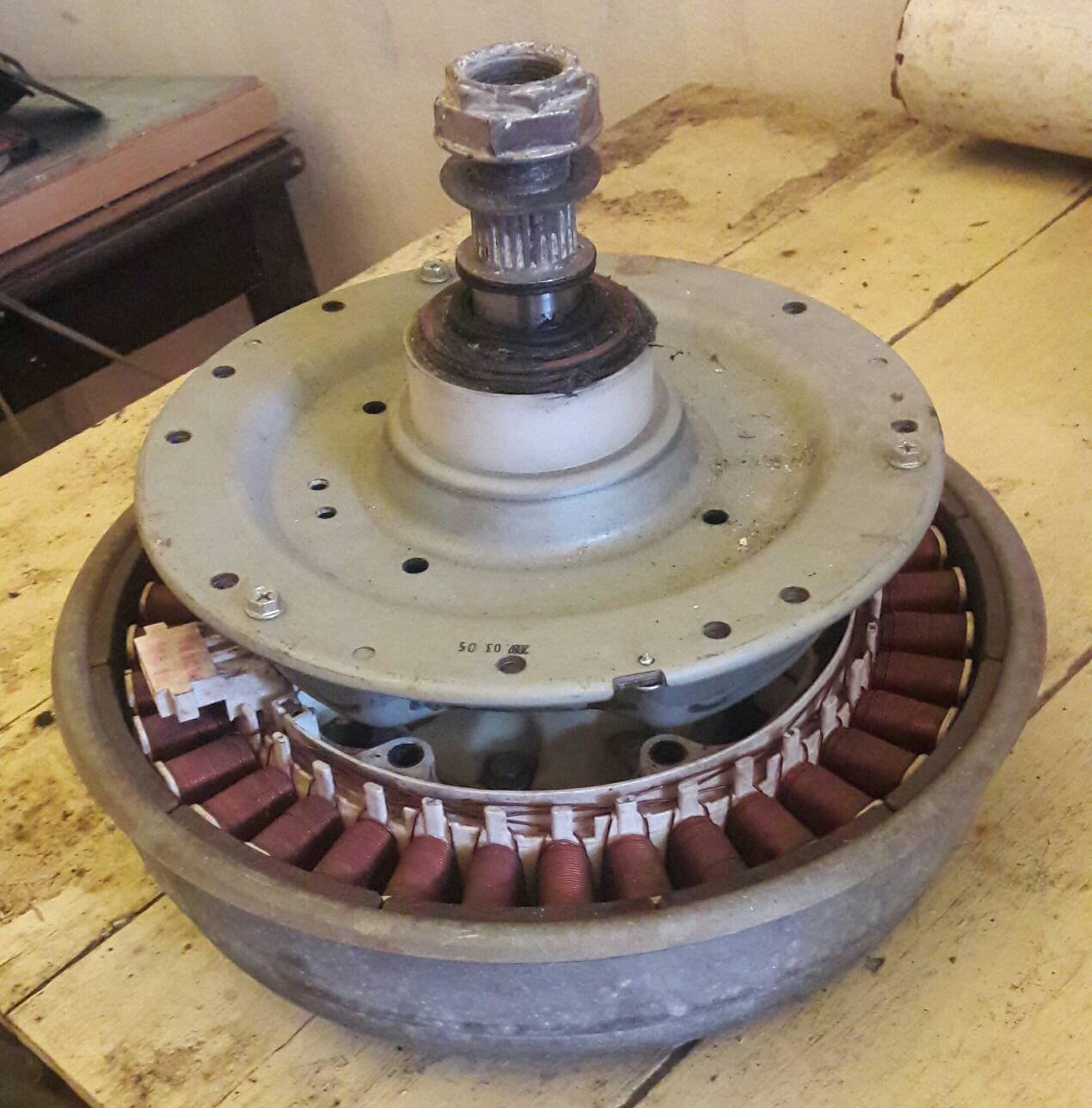

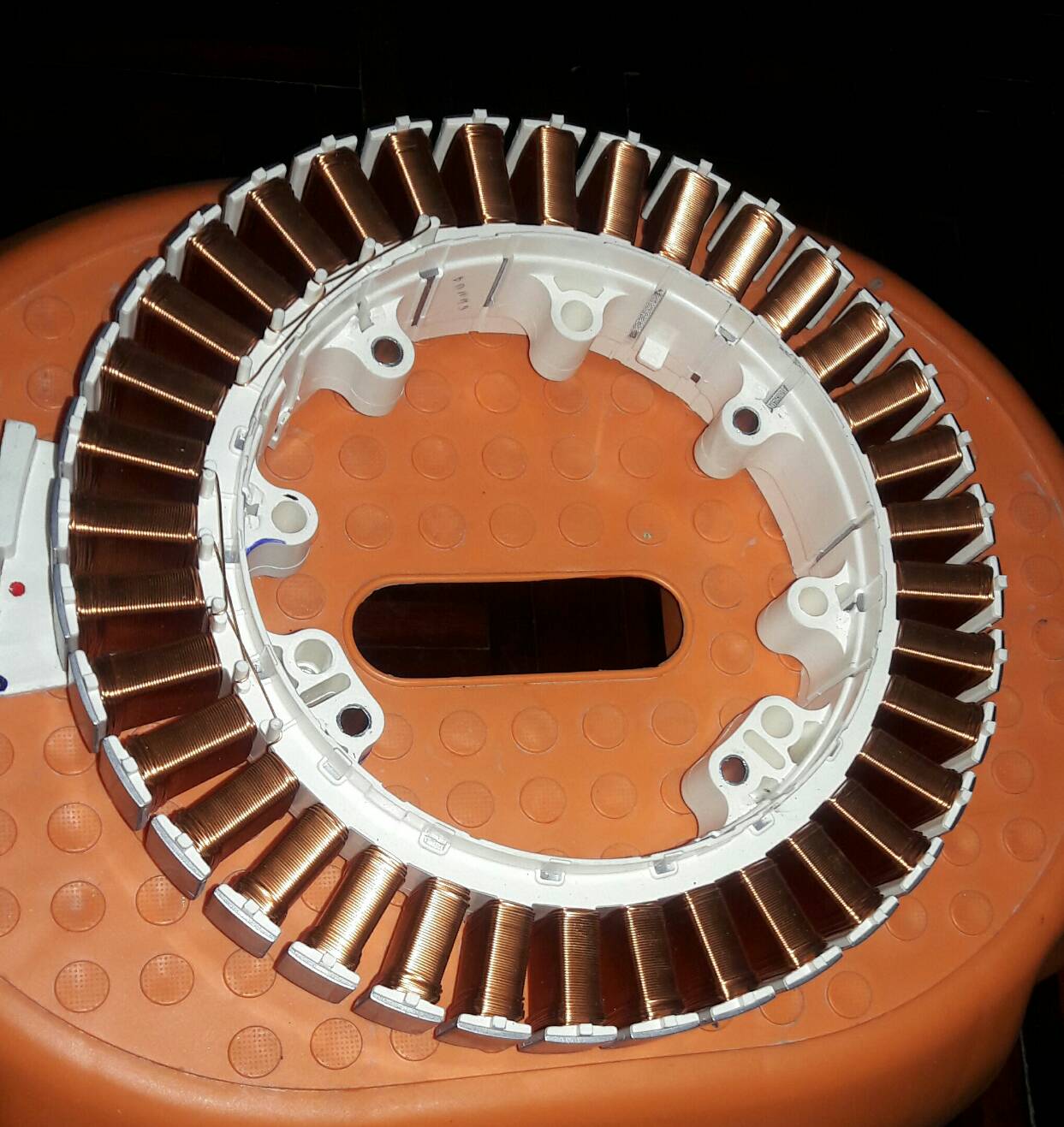

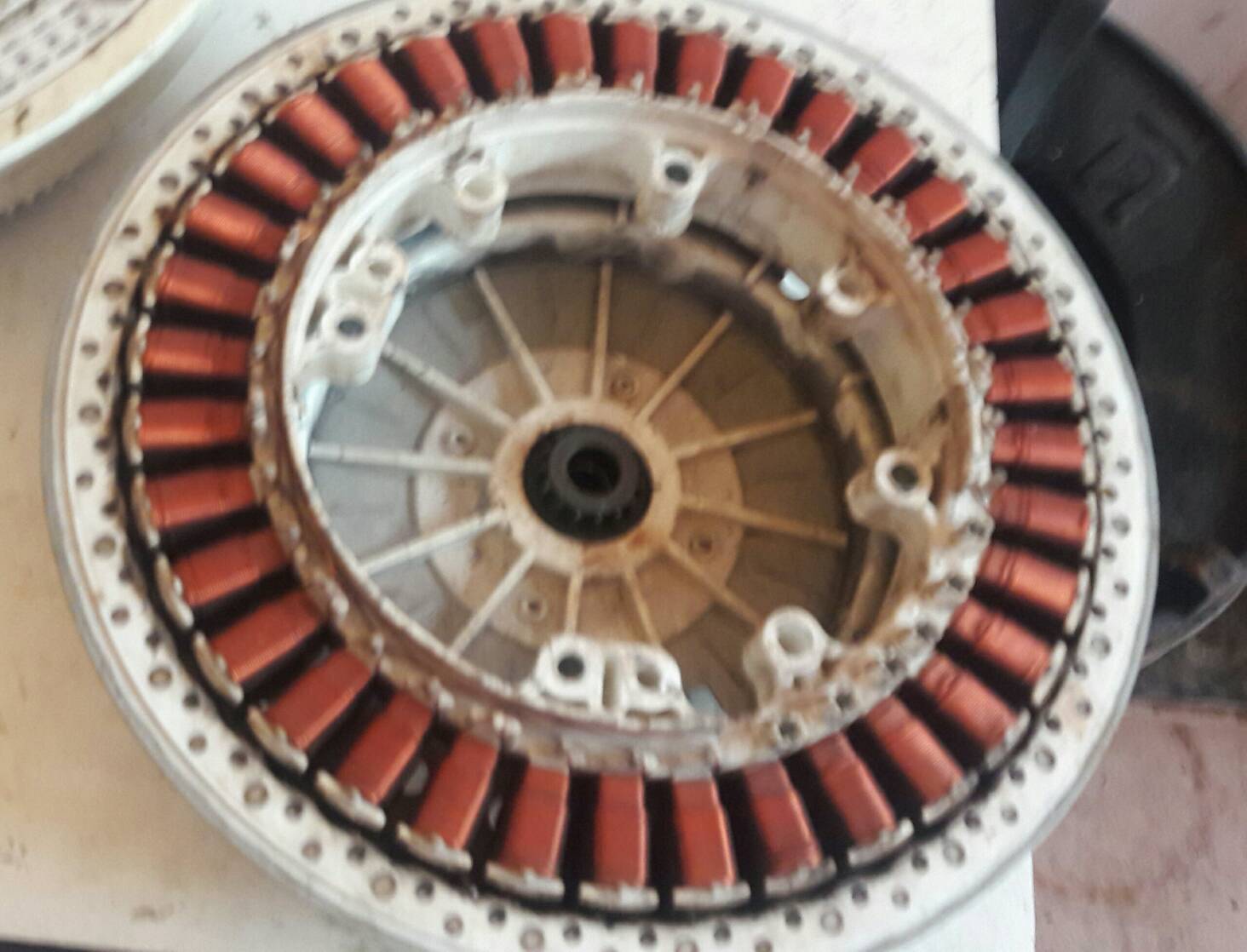

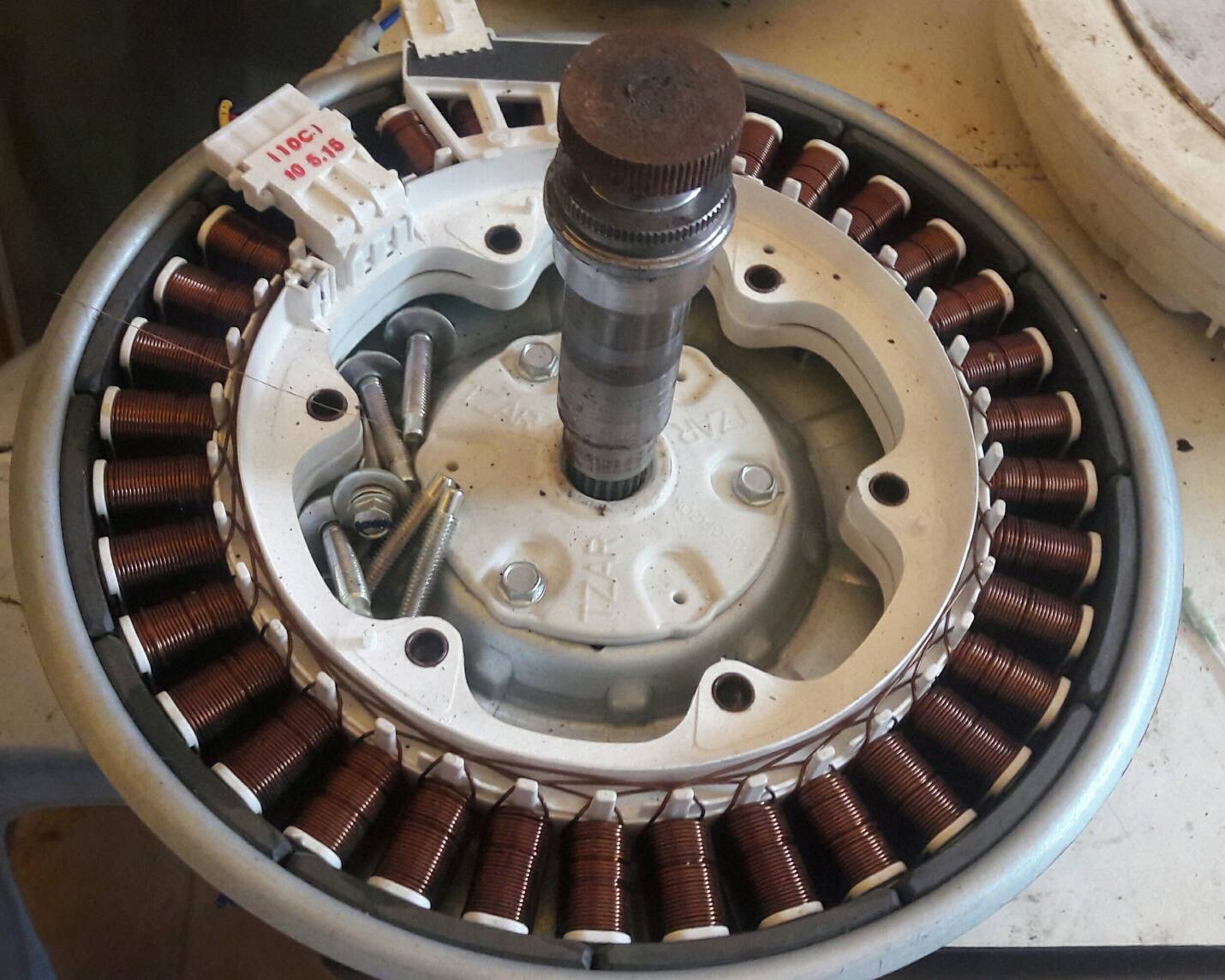

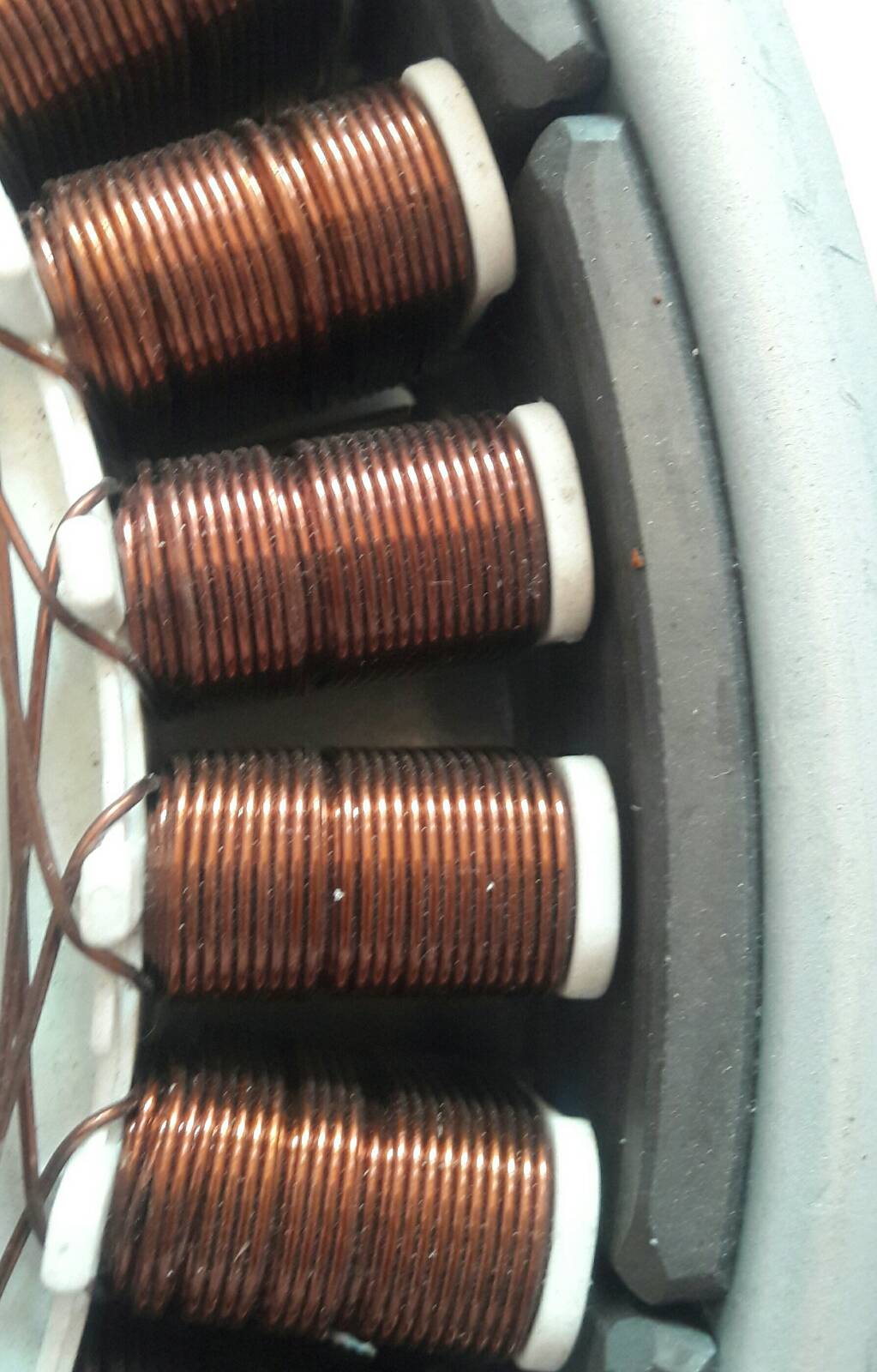

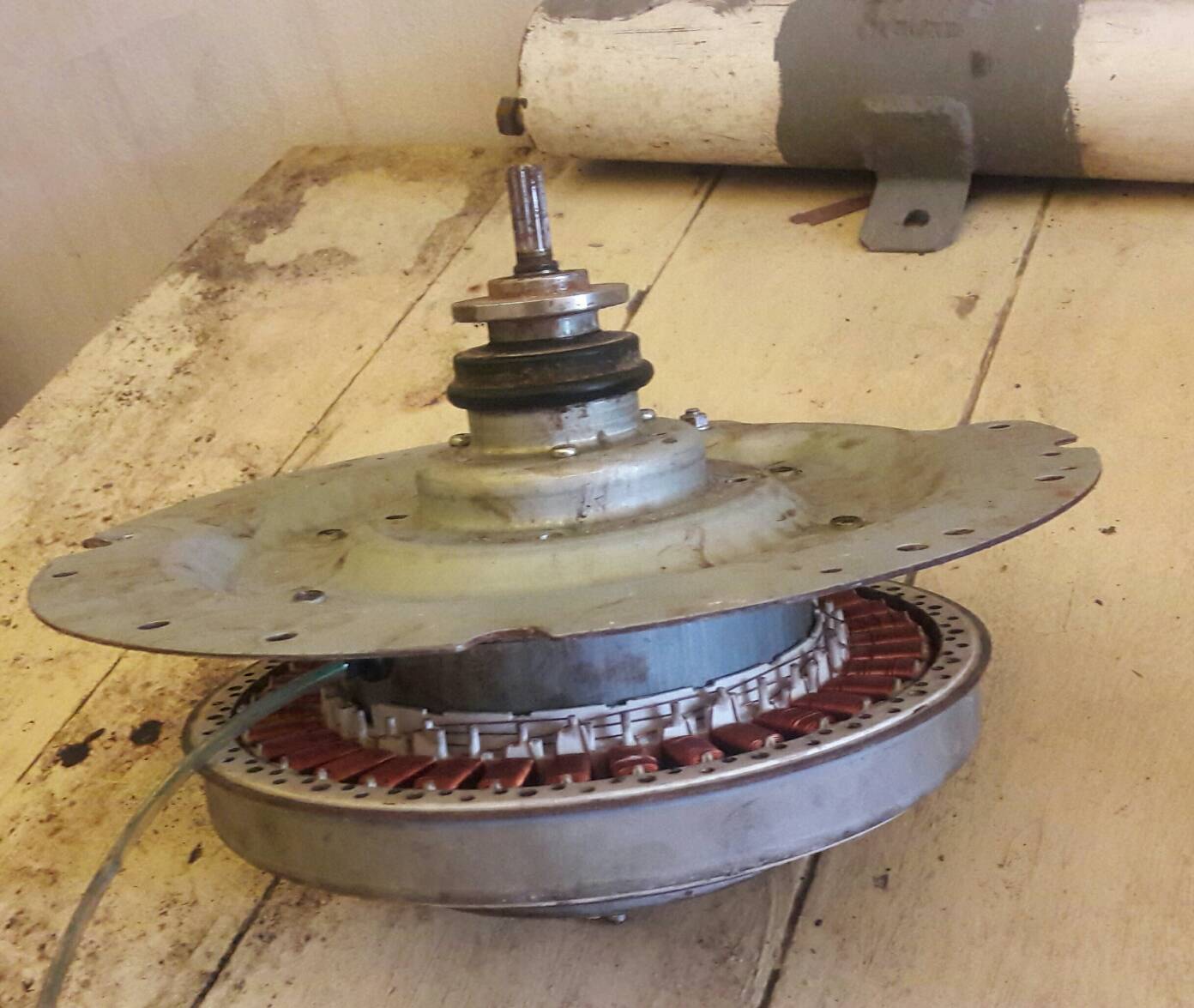

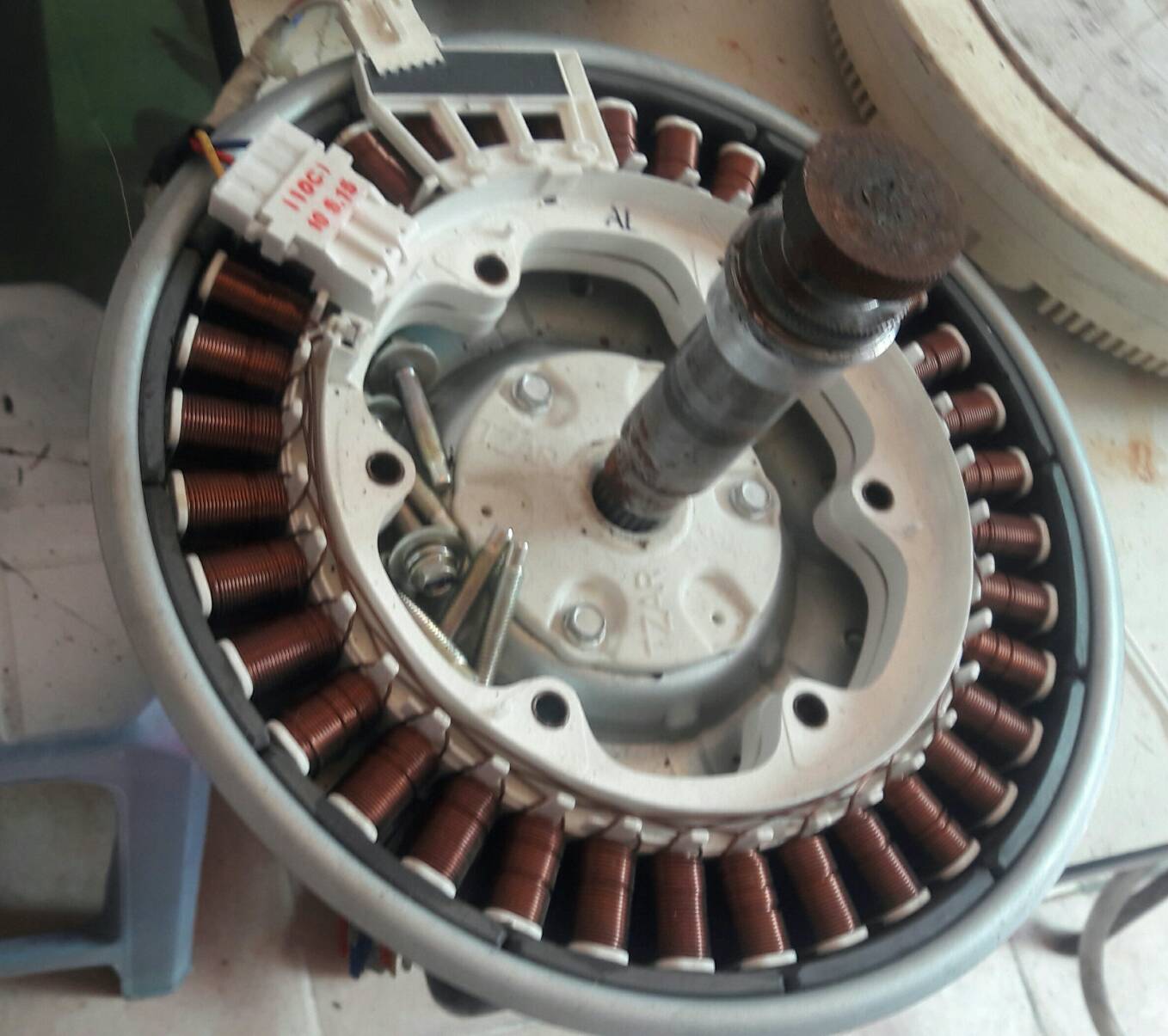

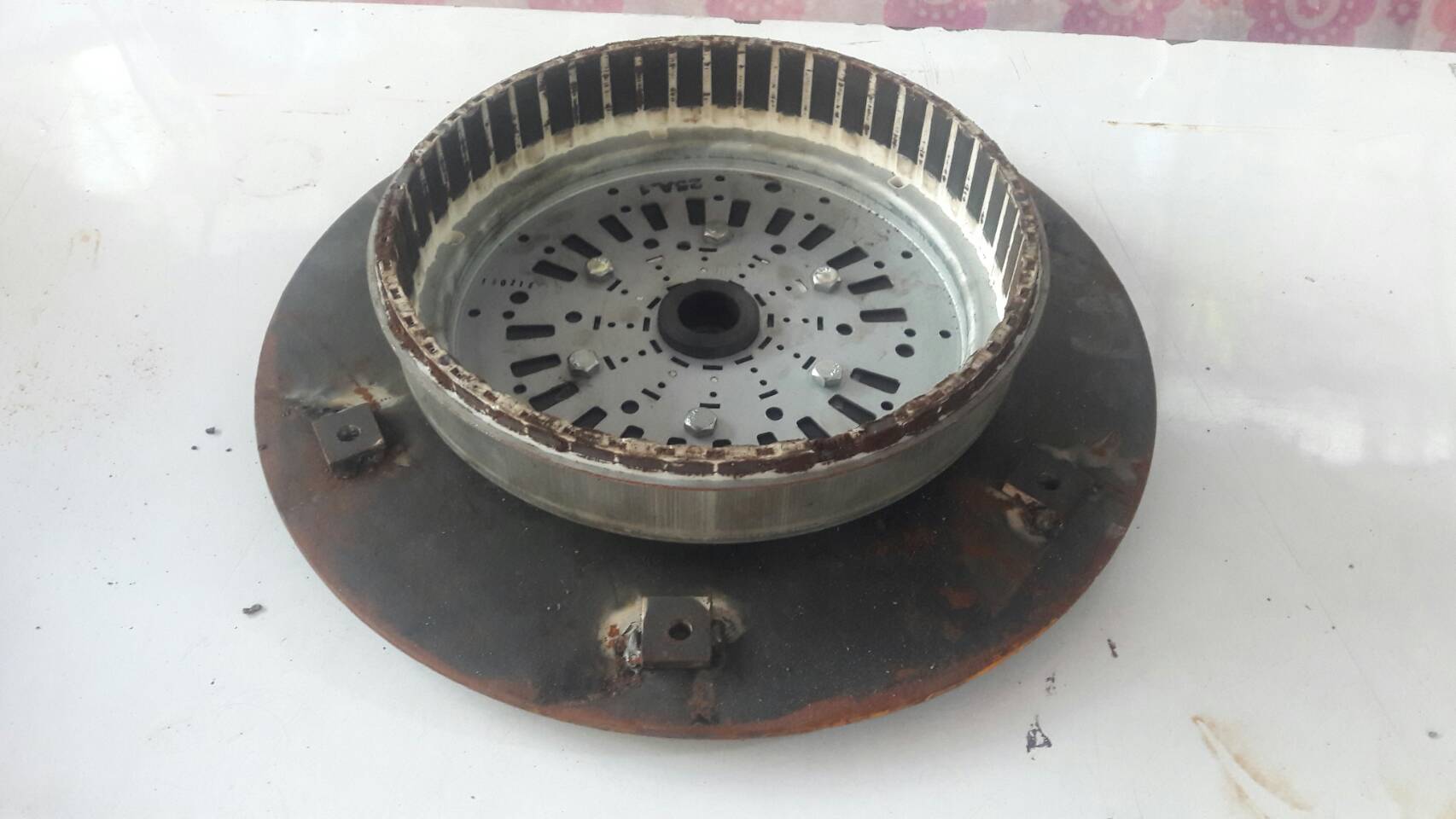

รูปที่ 7 มอเตอร์เครื่องซักผ้ารุ่นนี้ ส่วนที่เป็นแม่เหล็กจะเคลื่อนที่อยู่รอบนอก ส่วนที่อยู่กับที่คือขดลวดจำนวน 36 ขดจะอยู่ด้านใน เมื่อส่วนที่เป็นแม่เหล็กหมุน ส่วนปลายของ ขดลวดก็จะมี แรงไฟ กระแสไฟ และกำลังไฟ ออกมา ส่วนจะออกมาเท่าใด ขึ้นอยูีกับการออกแบบนำไปใช้งาน ซึ่งจะกลีาวในรายละเอียดต่อไป รูปที่ 8 แม่เหล็กและขดลวดจะต้องวางชิดกัน ชิดกันมากเท่าไรก็ยิ่งดี มอเตอร์รุ่นนี้ ใช้ แม่เหล็ก 1 ก้อน ต่อ ขดลวดสามขด ทั้งนี้ทั้งนั้น ขึ้นอยู่กับการออกแบบของแต่ละบริษัท รูปที่ 9 มอเตอร์รุ่นนี้ ถูกออกแบบมาให้ใช้ แม่เหล็ก 1 ชิ้น ต่อ ขดลวด 1 ขด



ทั้งสองแบบที่กล่าวมานี้ เป็นไปตามที่แต่ละบริษัทออกแบบและกำหนดไว้      ที่กลาวมาทั้งหมดนี้ คือ คำตอบของคำถามที่ว่า ทำไม จึงนำมอเตอร์เครื่องซักผ้าที่เสียแล้ว มาทำการผลิตไฟฟ้าใว้ใช้เองได้ทุกอย่างมันเป็นกฎตายตัวของธรรมชาติ มันไม่มีทางเป็นไปโดยประการอื่น ดังนั้นจึงไม่ต้องกลัวการล้มเหลว มันต้องทำได้แน่นอน ถ้าใครทำไม่ได้ ผมยินดี ซื้อมอเตอร์ที่ท่านได้ซื้อมา หรือ สอนจนทำได้ แน่นอน

รูปที่ 1

รูปที่ 2

รูปที่ 3

รูปที่ 4

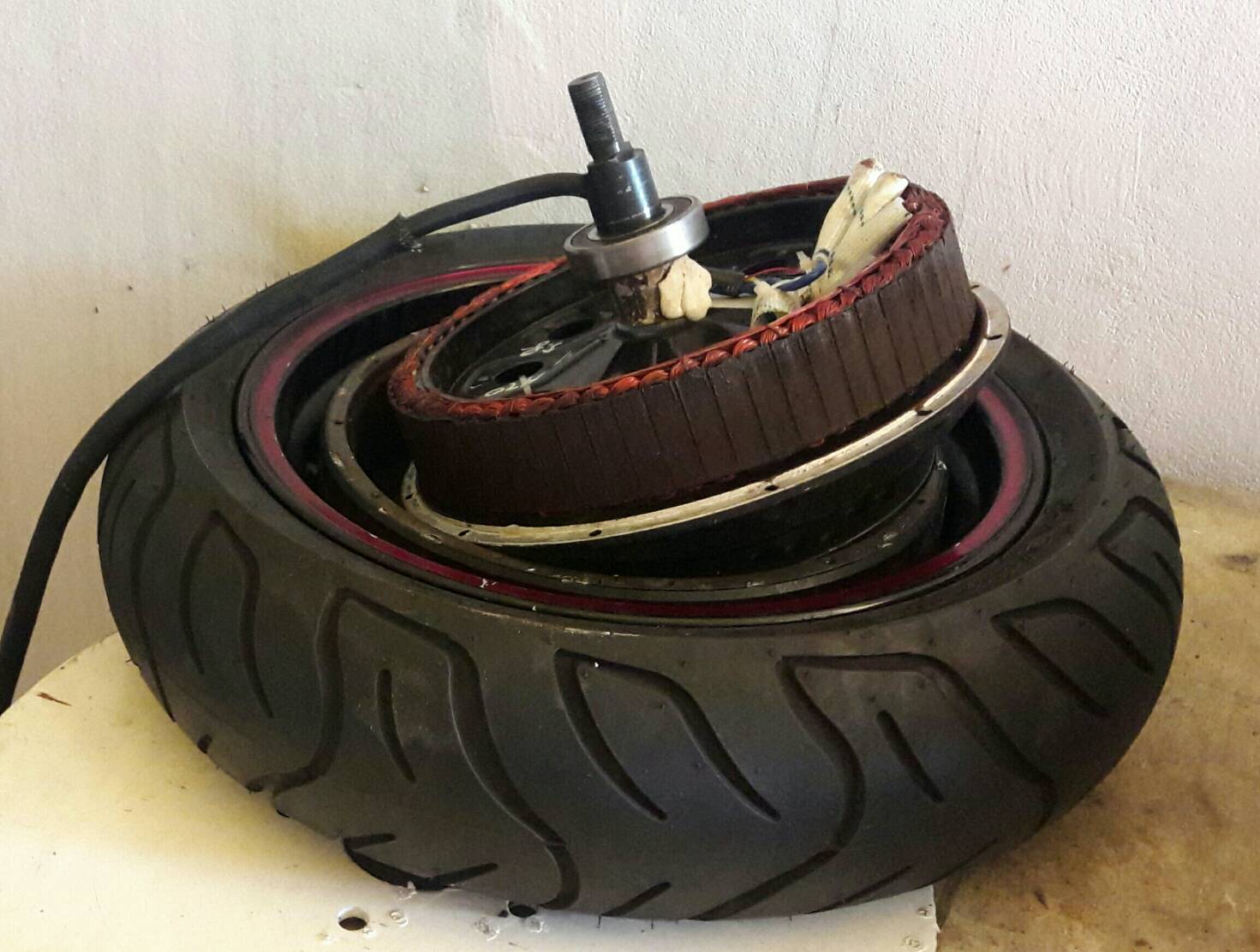

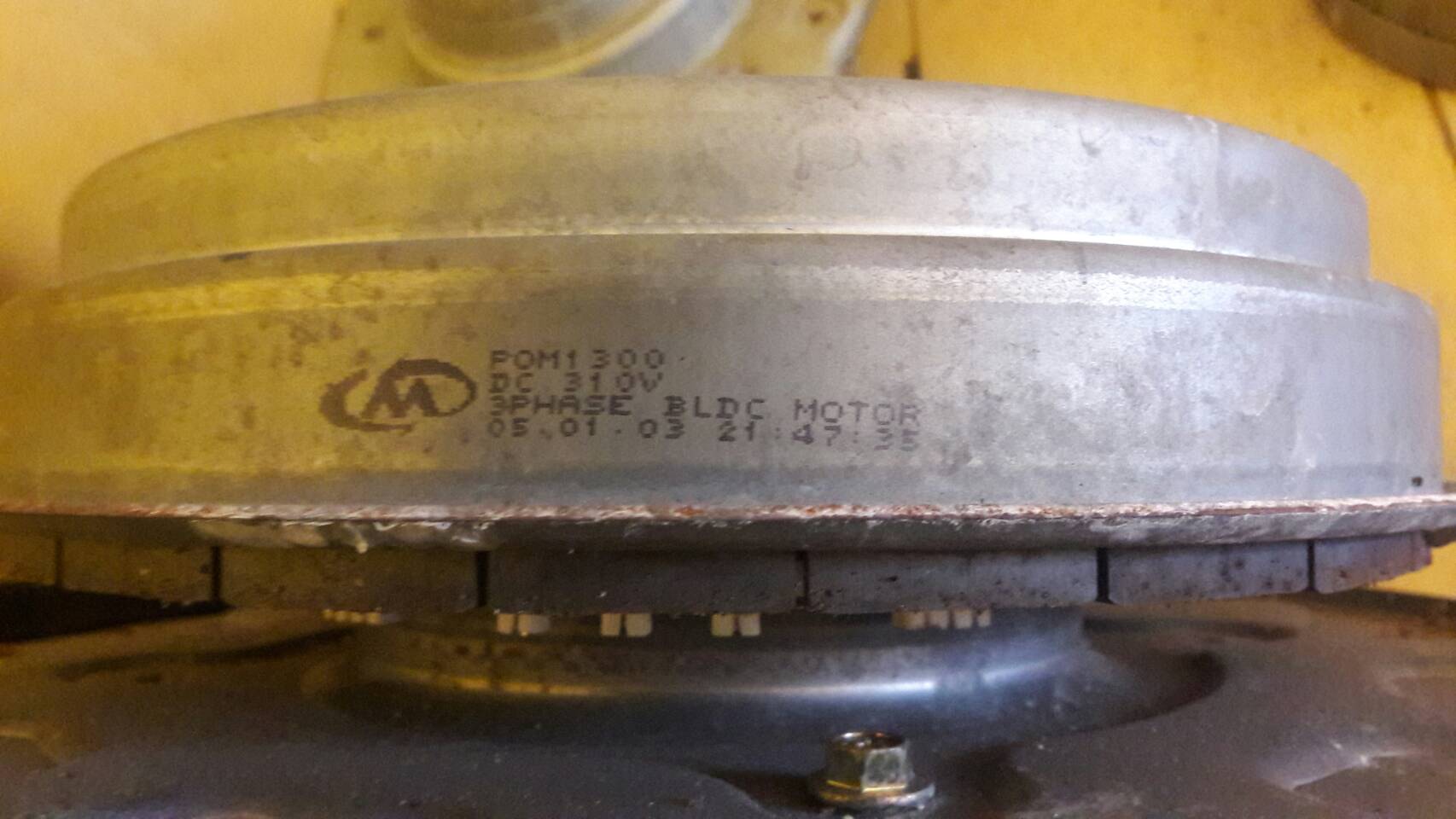

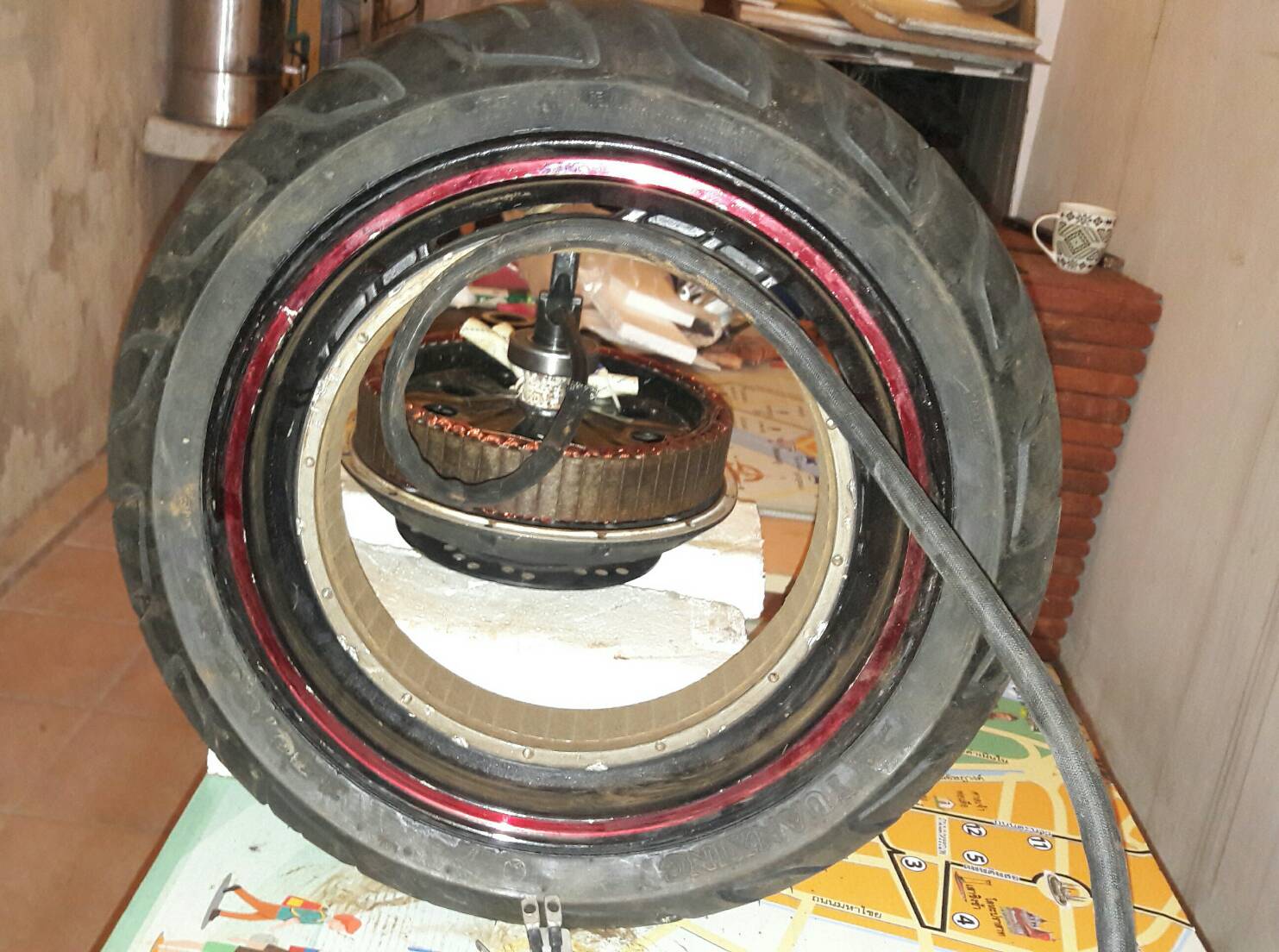

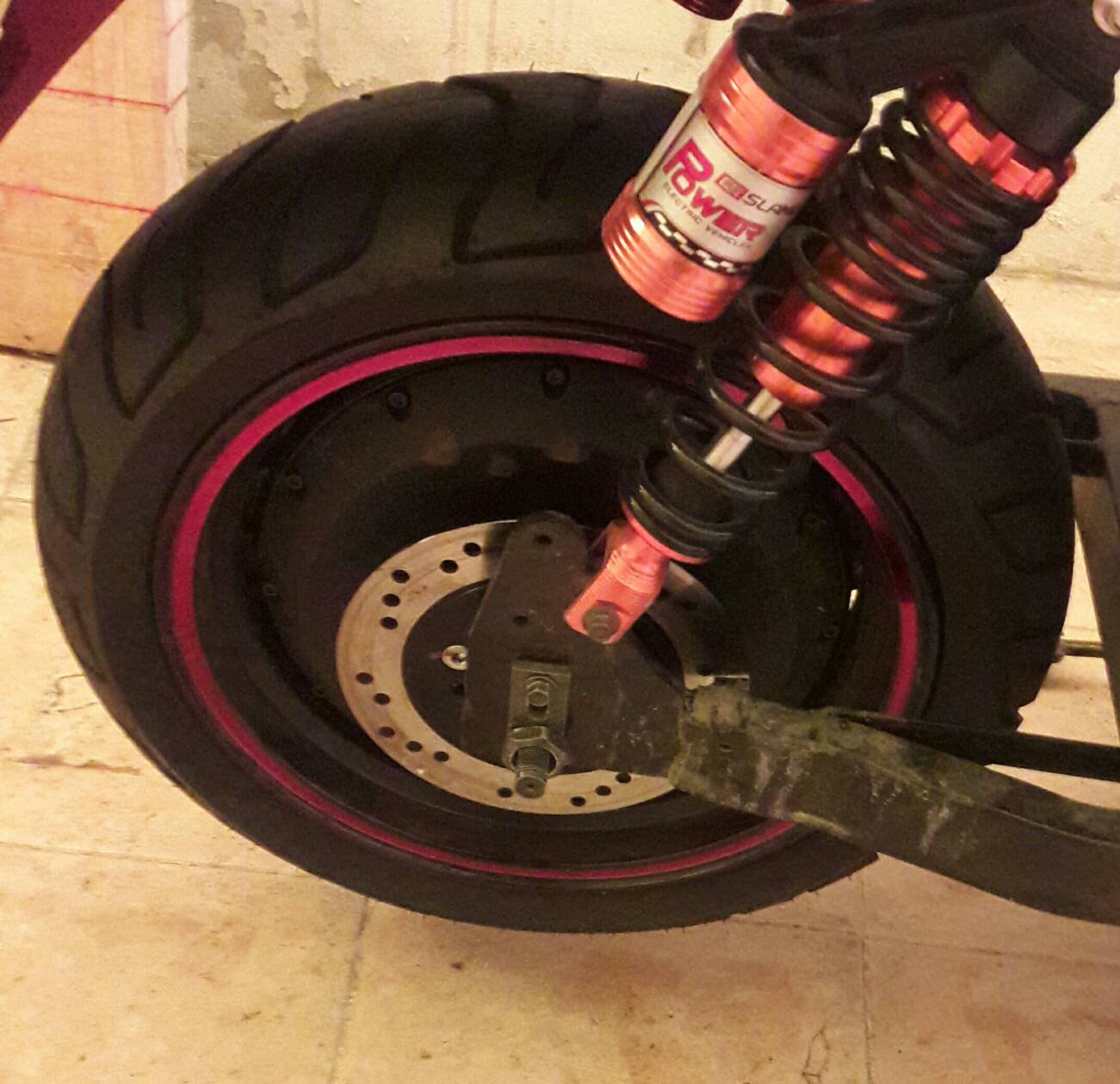

รูปที่ 1 มอเตอร์ชนิดนี้เรียกว่า BLDC MOTOR ตามรูป จะมีเขียนไว้ แต่ก็มี บางยี่ห้อ ไม่ได้เขียนไว้ BLDC MOTOR ย่อมาจาก BrushLess DC MOTOR หมายถึง มอเตอร์ที่ไม่ใช้ แปรงถ่าน นั่นเอง ....ใน มอเตอร์รถไฟฟ้า ตามรูปที่ 2 รูปที่ 3 และรูปทั่ 4 จะเห็นได้ว่า พื้นฐานทางโครงสร้างเหมือนกัน คือ ใช้แม่เหล็กและขดลวด เท่านั้น เป็นมอเตอร์ที่ไม่ใช้แปรงถ่าน ..

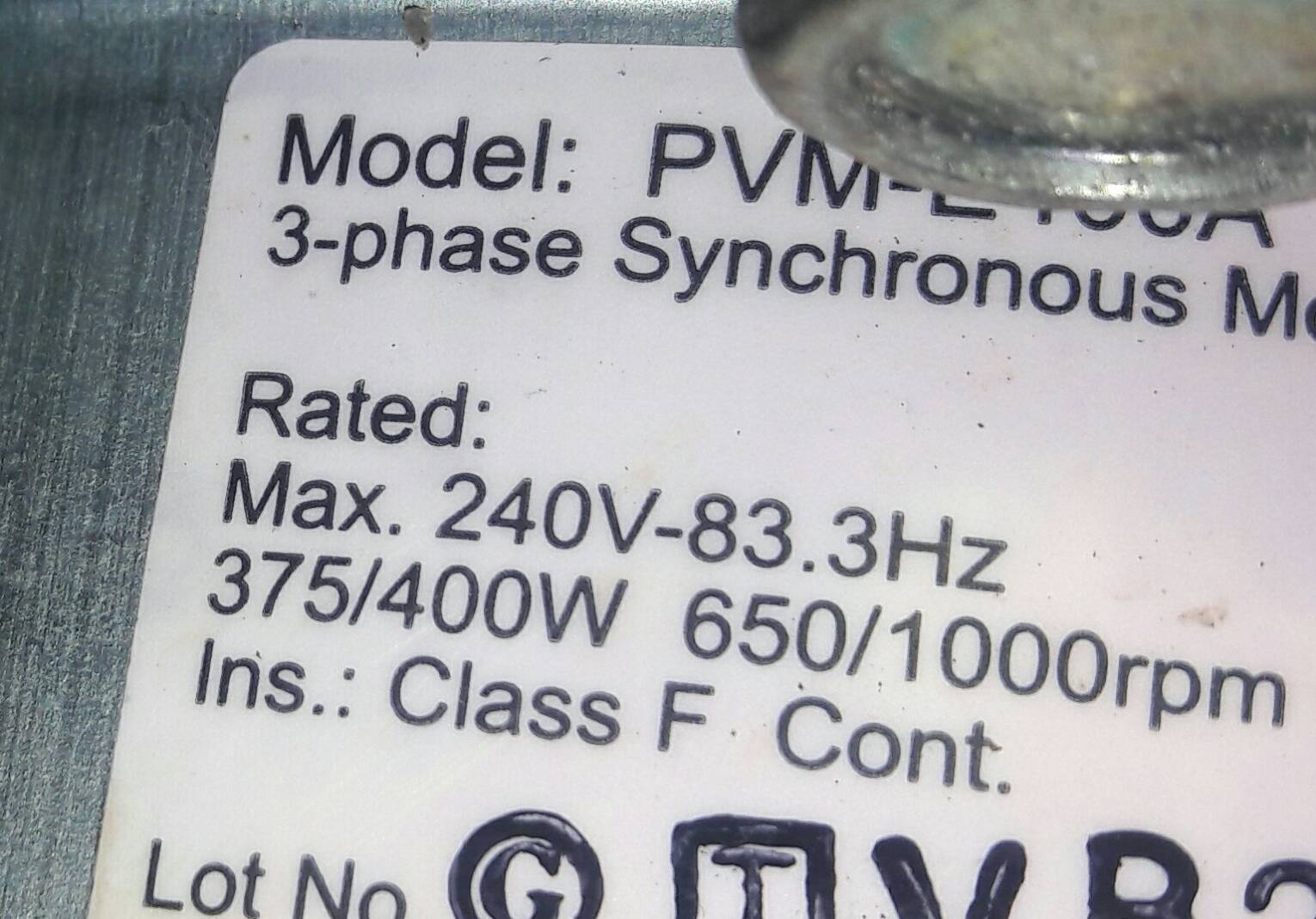

...มอเตอร์ไม่ใช้แปรงถ่าน เท่าที่ผมจำได้ มีมานานมากกว่า 50 ปีแล้ว แต่เพิ่งเริ่มจะเป็นที่รู้จักในปัจจุบัน และในอนาคต ..ที่ตัวมอเตอร์ บางครั้งยังบอกด้วยว่า เป็น 3 phase คำว่า phase คือ อะไร ขอผ่าน ถ้าอยากรู้ ขอสอนในศูนย์เรียนรู้ ที่ หันคา ชัยนาท ครับ
ศูนย์เรียนรู้ของผมที่ หันคา ชัยนาท นั้น มีจุดมุ่งหมาย ให้ เป็นสถานที่ ส่งเสริม และฝุกทักษะ ความรู้ที่ได้เรียนมา พรัอม นำ ความรู้ ที่ได้ มาไปทำให้เกิดประโยชน์แก่ตนเองและผู้อื่น และขอย้ำ ซ้ำๆ อีก หลายๆ ครั้งว่า สถานที่แห่งนั้ ไม่ใช่สถานที่พักผ่อน สิ่งอำนวยความสะดวกไม่มี ไม่เหมือน สถานที่พักผ่อนทั่วๆไป แต่ผมจะเน้น เรื่อง สื่อการสอน เพื่อให้คนที่มาเรียนรู้ ได้ เข้าใจ และสามารถ รับรู้ และ สามารถทำได้ .. สำหรับ สถานที่รับประกันห้องน้ำ สะอาด และ สะดวก คือ รับประกัน ที่ขี้ ที่เยี่ยว ครับ ส่วนอาหาร ก็กินแบบที่ผมกิน เพราะ ตัวผมเอง ยังต้อง อาศัย เงินบริจาค ที่มีคน หยิบยื่นให้ ตัวผม ไว้ใช้ จ่าย สำหรับตัวผมเองก็ไม่ได้ มีเงินทอง มากมาย พอที่จะแจกใคร ดะงนะ้นผมจึงทำได้แค่ให้ ความรู้ ความเข้าใจ และ เป็นครูฝึกให้ืำภาคปฎิบัต เท่านั้นเอง ครับ ทุกวันนั้ ผมมี ควาทเป็นอยู่ แบบสบายๆ ทั้งกายและใจ ครับ จุงขอทำึวามเข้าใจแค่นี้ครับ แบะ ผมก็ประกาศให้คนทั่วๆไป รับทราบว่า ..ผมไม่กลัวการอยู่คนเดียว ครับ ... รุ่นแรกเปิดรับ 1 มีนาคม ฟรี ครับ

ในรูปมอเตอร์ที่เห็นมา จะเห็นว่า เนื้อที่ ของขดลวด และแม่เหล็กนั้น ถูกจำกัด ด้วยขนาดของมอเตอร์ ด้วยเหตุนั้ เมื่อเนื้อที่ถูกของทั้วขดลวดและแม่เหล็ก ถูกจำกัด ดังนั้นการที่จะผลิตไฟฟ้าได้มากน้อยอย่างไร จึงต้องนำ กฎแห่งความจริง มาคิด และนำมาพิจารณา ถุงเหตุแห่งปัจจัยต่างๆ ดังนี้ ...ที่สำคัญ ที่สุด คือ ต้องเข้าใจในกฎของความเป็นจริงที่ว่า...ข้อที่ 1 ขดลวดจำนวนขดยิ่งมาก แรงดันไฟฟ้าที่ได้ ก็จะมากตามไปด้วย ...ข้อที่ 2 ขนาดของเส้นลวด ลวดยิ่งโตยิ่งได้ กระแสไฟฟ้า ที่ผลิตได้ก็จะยิ่งมาก ตามไปด้วย ...ข้อที่ 3 แม่เหล็ก ยิ่งแรง ก็จะยิ่งได้ทั้งแรงไฟและกระแสไฟ มากตามไปด้วย ...ข้อที่4 ใน ขดลวด หนึ่งขด ถ้า นำขดลวดมาต่อขนานกัน (pararell) ผลรวม กระแสไฟฟ้าที่ได้จะเพิ่มขึ้น แต่แรงดันไฟฟ้าจะคงเดิม...ข้อที่5 ถ้า นำ ขดลวดแต่ละขด มาต่อ อนุกรมกัน ( series ) แรงดันไฟฟ้าที่ได้จะเพิ่มขึ้น แต่ กระแสทั่ได้ จะคงที่ ...ด้วยความจริง ที่กล่าวมานั้ แบบนี้ และเพราะเนื้อที่จำกัด ที่ผ่านมาจึงเห็น ขนาดขดลวด และจำนวนของขดลวด ของแต่ละยี่ห้อจึงไม่เหมือนกัน เพราะต่างคนต่างก็ออกแบบให้เหมาะสมที่สุด

ในส่วนของผมก็เช่นเดียวกัน เพื่อการใช้งานที่สมประโยชน์มากที่สุด จึงต้องมีการออกแบบในรายละเอียดให้เหมาะสมกับงานที่จะนำไปใช้ ...การนำมอเตอร์เครื่องซักผ้าที่เสียมาผลิตไฟฟ้า ที่กล่าวมาแล้ว จึงเปรียบเสมือนการเอาวัตถุดิบ มาเพื่อสร้าง จึงเป็นได้แค่เพียงเริ่มต้นเท่านั้น เพราะในความเป็นจริง ในการผลิตไฟฟ้าเพื่อให้ใช้งานได้จริงๆ นั้นต้องทำเป็นระบบ ประกอบด้วยหลายส่วน หลายเนื้อหา ซึ่งผมจะได้กล่าวต่อไปในรายละเอียดใน เรื่อง การทำการผลิต

ผมก็เช่นเดียวกันจึง ต้องมาออกแบบให้ สมประโยชน์กับการใช้งานมากที่สุด การนำมอเตอร์เครื่องซักผ้าที่เสียมาผลิตไฟฟ้า ที่กล่าวมาจึงเป็นได้แค่เพียงเริ่มต้นเท่านั้น เพราะในความเป็นจริง ในระบบการใช้งาน จะทำให้ใช้งานได้จริงๆ ประกอบด้วยหลายส่วน หลายเนื้อหา ซึ่งผมจะได้กล่าวต่อไปในรายละเอียด การทำ การผลิต ครับ

ในโอกาศนี้ ผมถือโอกาศ ตอบ ผ่านทาง line และ ทาง facebook ทุกๆ ท่านที่ถามผมมา รวมทั้งผู้ที่ขาย มอเตอร์เครื่องซักผ้าที่เสีย ว่า ผมซื้อมาทำไม ซื้อมาทำอะไร ที่เขียนมาทั้งหมดคือ คำตอบครับ ส่วนท่านที่ หาซื้อ มอเตอร์ไม่ได้ แต่อยาก ทำ จะทำอย่างไร ขอตอบว่า ไม่ต้องตกใจ ทำได้ แน่นอนครับ ผมมี อีก วิธีหนึ่ง คือ เพียงแค่ใช้ แม่เหล็ก และลวดทองแดง คือ ผมให้ทำตามแบบของท่าน ฮิวส์ มีโพสต์ เป็น pdf อยู่แล้ว ในเวป ผม แค่แปลและอธิบาย และทำตาม เท่านั้น ส่วน เพราะ วิธีการทำง่ายดี ซึ่งผมจะ เขียนและพูดต่อไป ครับ

หาอ่านย้อนหลังได้ใน www.pradharm.com/wmelec.html

จบครั้งที่ 6



วันนี้ ผมขอบอกความในใจ หน่อยครับ ว่า ที่ผมโพสต์ๆ ทุกเรื่องที่ผ่านมา ผมไม่ได้ ...มาขายของ หรือ มารับจ้างทำ ครับ...เพราะผมตัวคนเดียว อายุ 71 ปีแล้ว ไม่มีแรงทำงานแล้วครับ ..ขอเริ่มเรื่อง การผลิตไฟฟ้า ด้วย 2 มือ ของตัวผมเอง โดยการใช้ลวดทองแดง และแม่เหล็ก นำมาสร้างเครื่องกำเหนิดไฟฟ้า โดยยึดถือตามหนังสือของท่าน ฮิวส์ และได้มีการโพสต์เป็น pdf file ในลิงค์เวป www.pradharm.com/news.html

ด้วย ทุกท่านส่ามารถ อ่านและทำได้โดยไม่ต้องรอผมเลย เพราะผม อ่าน แล้วก็อธิบาย แล้วก็ ทำ .. ด้วยอายุของผม ผมทำช้ามากๆ ครับ..

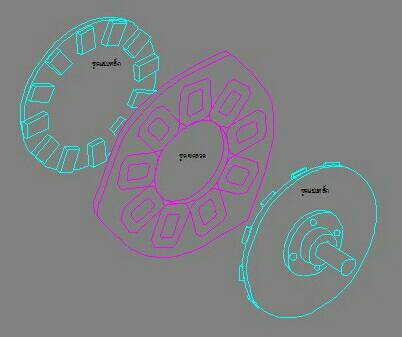

เครื่องกำเหนอดไฟฟ้ามีโครงสร้าง ง่าย มาก ครับ ดูตามรูปที่ 1 มีอุปกรณ์หลักๆ ประกอบด้วย จาน แม่เหล็ก ที่ติดตั้ง ก้อนแม่เหล็กจำนวน 2 แผ่น มี แผ่นชุด ขดลวด 1 แผ่น อยู่ระหว่าง จานแม่เหล็กทั้งสอง แผ่นชุดขดลวด จะอยู่กับที่ ( stator ) ส่วนแผ่นจานที่ติด ก้อน แม่เหล็ก จะหมุนเคลื่อนที่ ( rotor )


รูปที่ 1

รูปที่ 2

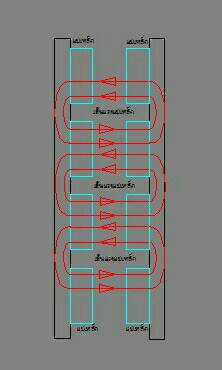

ในรูปที่ 2 เป็นการแสดงให้เห็นว่า เมื่อ ชุดแผ่นแม่เหล็ก วางตั้งด้วยกัน จะมีเส้นแรงแม่เหล็ก ..ช่องว่างระหว่างแผ่นแม่เหล็กทั้งสองจึงมี สนามแม่เหล็ก เต็มไปหมด ใน ขณะที่ ขดลวดอยู่ตรงกลาง ระหว่างแผ่นแม่เหล็กทั้งสอง เมื่อ แผ่นแม่เหล็กหมุน ที่ ปลายลวดสายทอง แดง ของชุดขดลวด ก็จะมี ไฟฟ้าออกมา จึง เรียกอีกชื่อหนึ่ง ว่า ไดนาโมความเร็วรอบต่ำ และเป็นแบบไม่ใช้แปลงถ่าน ...เห็นหรือยังครับว่า การผลิตไฟฟ้าใว้ใช้เองเป็นแบบนี้ครับ.. เมื่อหามอเตอร์เครื่องซักผ้าเก่าๆที่เสียไม่ได้ ก็ต้อง หันมาทำแบบนี้ครับ โดยต้องมาพะน ขดลวด ด้วยสอวมือ ของตัวเอง และใช้แม่เหล็กถาวร ที่มีขายในตลาด ครับ .....วันนี้ จบแค่นี้ ผมจะเขียนวิธีการสร้างทั้งหมดจนถึงการใช้งานได้ ..แต่อาจจะเขียน และ ทำ ช้าหน่อยด้วยวัยของผมครับ

จนครั้งที่ 7
